Методические указания по выполнению Листа 1-1

ГОСТ 2.303-68 устанавливает начертания и основные назначения линий, применяемых при выполнении чертежей.

Толщина S сплошной толстой линии выбирается в пределах от 0,5 до 1,4 мм и зависит от ве­личины и сложности изображений и формата чертежа.

Толщина однотипных линий, а также их тональность должны быть одинаковыми для всех изображений на данном чертеже.

Наименования, начертания, толщина линий по отношению к толщине основной линии и их основные назначения даны в таблице 5

Таблица 5. Линии чертежа

Наименование	Начертание	Толщина	Основное назначение
Сплошная толстая основная		S=0,5 – 1,4мм	Линии видимого контура
Сплошная тонкая		от S/2 до S/3	Линии размерные и выносные, штриховки, построений и т.д.
Сплошная волнистая		от S/2 до S/3	Линии обрыва
Штриховая		от S/2 до S/3	Линии невидимого контура
Штрихпунктирная тонкая		от S/2 до S/3	Линии осевые и центровые
Штрихпунктирная утолщенная		от S/2 до ^2/3S	Линии поверхностей, подлежащих термообаботке или покрытию
Штрихпунктирная тонкая с двумя точками		от S/2 до S/3	Линии сгиба на развертках
Разомкнутая		от S/2 до1^1/2S	Линии сечения
Сплошная тонкая с изломом		от S/2 до S/3	Длинные линии обрыва

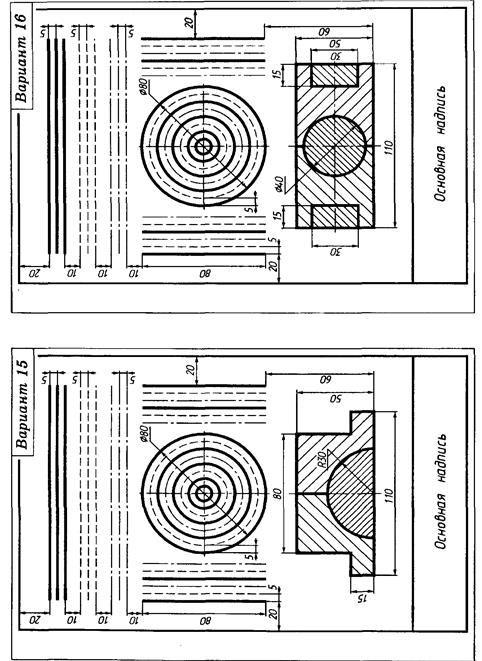

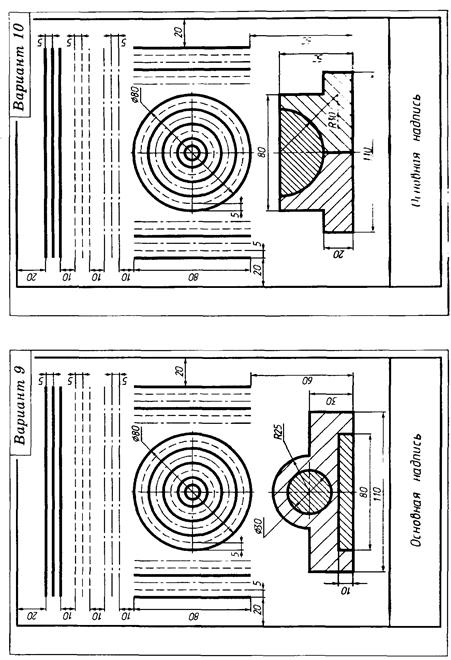

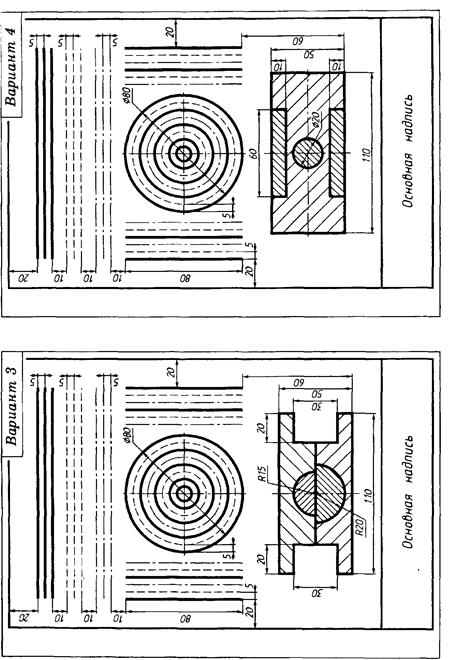

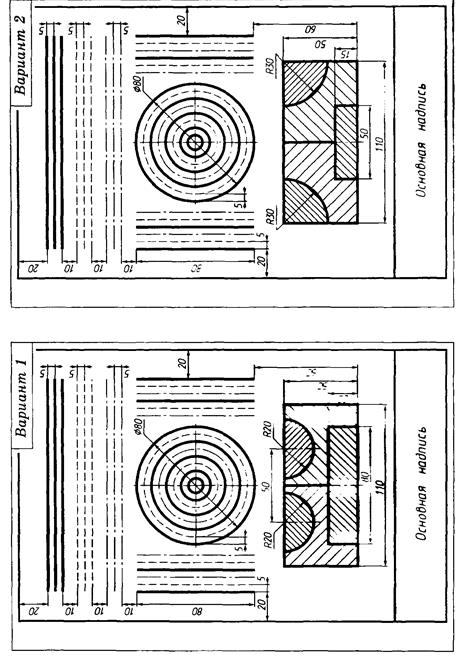

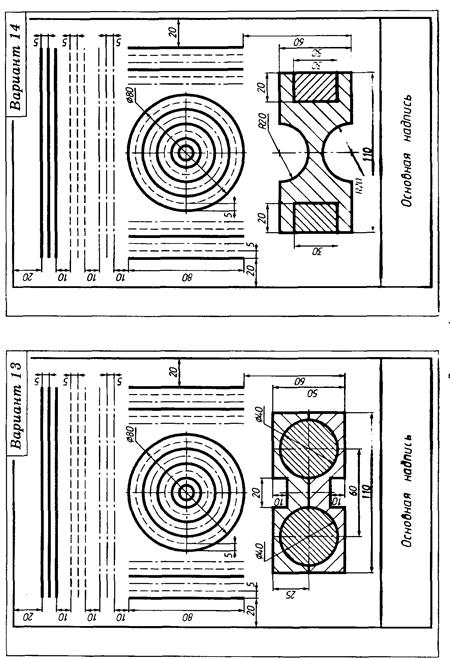

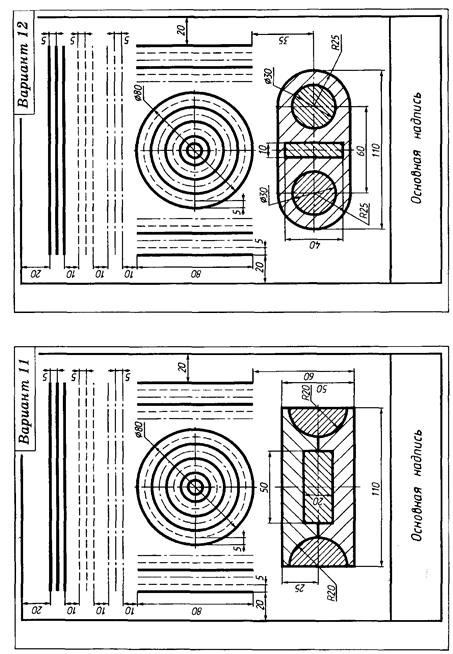

Рисунок 5

Рисунок 6

Рисунок 7

Рисунок 8

Рисунок 9

Рисунок 10

Рисунок 11

Рисунок 12
