Расчет системы общего искусственного освещения лаборатории




Освещение

Отопление и вентиляция

Лаборатория снабжена центральным водяным отоплением. Воздухообмен, необходимый для поддержания температуры, влажности и скорости движения воздуха в лаборатории осуществляется с помощью естественной и искусственной вентиляции.

Естественное движение воздуха в помещении происходит вследствие разности его плотностей снаружи и внутри помещения (тепловое давление), а также под действием разности давлений наружного воздуха с наветренной и подветренной сторон здания.

Искусственная вентиляция осуществляется за счет вытяжной вентиляции.

Общие требования к системам вентиляции, кондиционирования и отопления определены ГОСТ 12.4.021-75. Работа вентиляционных систем обеспечивает чистоту воздушной среды, соответствующую действующим санитарным нормам.



Работа, выполняемая в лаборатории, относится к классу точности IIIб (наименьший размер объекта различения от 0,3 до 0,5 мм) [8].

Естественное освещение в лаборатории – боковое, обеспечивающееся одним окном. Однако, это окно всегда закрыто жалюзи. Искусственное освещение создается люминесцентными лампами (ЛД 40).

Рабочие места с ПЭВМ по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева.

Коэффициент естественного освещения в климатических зонах с устойчивым снежным покровом должен быть не менее 1,2%, освещенность (при общем освещении) 400 лк [9].



Работа, выполняемая в лаборатории, относится к классу точности III б (наименьший размер объекта различения от 0,3 до 0,5мм) [73].

Естественное освещение в лаборатории – боковое, обеспечивающееся один небольшим окном. Искусственное освещение создается люминесцентными лампами.

Лампы помещены в светильники (ПВЛМ-2·80) - специальную осветительную арматуру, которая обеспечивает требуемое направление светового потока на рабочие поверхности, защищает глаза от слепящего действия ламп, предохраняет лампы от загрязнения и механических повреждений, а также изолирует их от неблагоприятной внешней среды.

Рабочие места с персональными электронно-вычислительными машинами (ПЭВМ) по отношению к световым проемам должны располагаться так, чтобы естественный свет падал сбоку, преимущественно слева.

Коэффициент естественного освещения в климатических зонах с устойчивым снежным покровом должен быть не менее 1,2%, освещенность (при общем освещении) 400 лк по СНИП 23-05-85. Выполнение расчета общего освещения для помещения учебной лаборатории [11]. Исходные данные для расчета представлены в таблице 30.



Таблица 30 - исходные данные для расчета общего освещения лаборатории

Показатель Название Единица измерения Значение
S площадь помещения м2
L длина помещения м
B ширина помещения м 4,5
Н высота помещения над рабочей поверхностью м 2,07
n количество ламп
z коэффициент неравномерности   1,2
k   коэффициент запаса   1,6
i   индекс помещения   1,24
коэффициент использования светового потока
Pcт коэффициент отражения света стен %
Ррп коэффициент отражения света рабочей поверхности %
Рп коэффициент отражения света потолка %
En норма освещенности лк



1. Определение индекса помещения:

; (6)

где L – длина помещения, м;

B – ширина помещения, м;

H – высота помещения над рабочей поверхностью, м;


=1,24



По таблице коэффициентов использования светового потока находим ŋ = 36;

2. Вычисление светового потока лампы:

; (7)

где EH – норма освещенности (400);

k – коэффициент запаса (1,6);

z – коэффициент неравномерности освещенности (1,2);

n – число ламп, шт (32);



=1800



3. Определение мощности осветительной установки лаборатории:

Руст = P n = 32 18 = 576 Вт.

Таким образом, световому потоку в 180 лм соответствуют лампы номинальной мощностью 18 Вт, поэтому в лаборатории рекомендуется использовать лампы ЛБ 20-4 с большим световым потоком в 1180 лм. Норма освещенности равна 400 лк по СНИП 23-05-85 [9, 10].

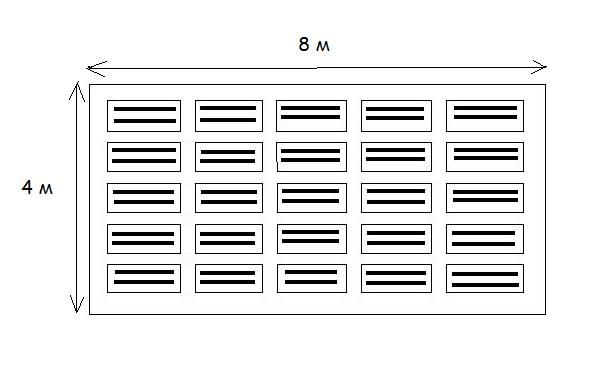

Расположение ламп в лаборатории представлено на рисунке 1.

6 м


4,5 м

Рис. 1. - Планировка помещения.
