Компенсирующие муфты, ниппели двойные

Прямые угольники, тройники и кресты, прямые короткие и длинные муфты,

Соединительные части из ковкого чугуна для трубопроводов

Соединительные стальные части трубопроводов

Соединения трубопроводов

53. Муфты, ниппели, контргайки и сгоны

Размеры, мм

Муфты по Ниппели по Контргайки по Сгоны по

ГОСТ 8966-75 ГОСТ 8967-75 ГОСТ 8968-75 ГОСТ 8969-75

Услов-ный проход Dy

Резьба труб- ная, дюймы

Муфты

Ниппели

Контргайки

Сгоны

L

S

Мас- са, кг

L

Мас- са, кг

Н

S

D

Мас са, кг

I

Il

L

Масса, кг

1/ 4 3/ 8 1/ 2 3/ 4 1 1/ 4 1 1/ 2 2 1/ 2

3,5 3,5 4,0 4,0 5,0 5,0 5,0 5,5

0,023 0,036 0,067 0,086 0,163 0,220 0,255 0,409 0,663 0,838 1,800 2,370

-

0,008 0,012 0,021 0,031 0,052 0,075 0,109 0,148 0,234 0,316 0,614 -

-

-

25,4 31,2 36,9 41,6 53,1 63,5 69,4 86,5 -

0,014 0,021 0,037 0,044 0,076 0,105 0,113 0,174 0,334 0,347 0,660 -

7,0 8,0 9,0 10,5 11,0 13,0 15,0 17,0 19,5 22,0 - -

- -

- -

0,040 0,062 0,094 0,134 0,243 0,336 0,463 0,608 1,027 1,229 - -

*1 Масса оцинкованных больше черных на 4% *2 Предельное отклонение +0,5 мм.

Соединительные части с цилиндрической Ниппеля с Dy = 50мм с цинковым

резьбой предназначены для работы при покрытием:

температуре не выше 175 и давлении

р = 1,6 МПа. Ниппель50 – Ц ГОСТ 8967 – 75

Изготавливают по требованию потреби -

теля муфты с Dy = 150; ниппели и сгоны с Материал: сталь по ГОСТ 380-94

Dy = 65 и 80; контргайки с Dy = 65; 80 и и ГОСТ 1050 – 80.

100 мм. Ниппели изготавливают из труб по ГОСТ

П р и м е р ы о б о з н а ч е н и й: 262 – 75 и ГОСТ 10707 – 80; сгоны –

Прямой муфты без покрытия Dy = 50мм. из труб по ГОСТ 3262 – 75 и ГОСТ10704-91

Муфта 50 ГОСТ 8966 – 75 Резьба цилиндрическая – по ГОСТ 6357 – 81

(класс точности Б)

Размеры, мм

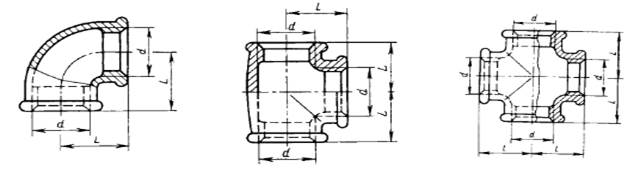

Угольники прямые по Тройники прямые по Кресты прямые по

ГОСТ 8946 – 75 ГОСТ 8948 – 75 ГОСТ 8951 - 51

Муфты прямые Муфты прямые Муфты Ниппели

короткие по длинные по компенсирующие по двойные по

ГОСТ 8954 – 75 ГОСТ 8955 – 75 ГОСТ 8956 – 75 ГОСТ 8958 – 75

Ус лов- ный про- ход Dy

Резьба труб- ная d, дюй- мы

Угольники

Тройники

Кресты

Муфты

Ниппель

L

Мас- са, кг

L

Мас- са, кг

L

Мас- са, кг

короткие

длинные

s

L

h

Мас- са, кг

L

Мас- са, кг

L

Мас- са, кг

1/ 4 3/ 8 1/ 2 3/ 4 1 1/ 4 1 1/ 2

0,042 0,059 0,094 0,146 0,229 0,352 0,494 0,790

0,064 0,085 0,133 0,206 0,318 0,490 0,673 1,088

-

- 0,105 0,163 0,284 0,383 0,585 0,797 1,251

0,031 0,040 0,065 0,096 0,155 0,226 0,309 0,480

0,034 0,044 0,074 0,108 0,173 0,245 0,342 0,560

0,029 0,035 0,065 0,090 0,140 0,209 0,210 0,406

* Масса приведена для варианта 1 (см. табл. 58).

ГОСТ предусматривает части с нереко- Муфта короткая 40 ГОСТ 8954 – 75

мендуемым Dy = 65; 85 и 100 мм.

П р и м е р ы о б о з н а ч е н и й. Прямой Компенсирующая муфта с Dy = 40 мм с

Угольник без покрытия с Dy = 40 мм: цинковым покрытием:

Угольник 40 ГОСТ 8946 – 75 Муфта компенсирующая Ц – 40

ГОСТ 8956 – 75

Прямой тройник с Dy = 40 мм с цинковым

покрытием: Двойной ниппель без покрытия с Dy =

25 мм:

Тройник Ц – 40 ГОСТ 8948 – 75

Ниппель 25 ГОСТ 8958 – 75

Прямая короткая муфта без покрытия с

Dy = 40 мм: Резьба цилиндрическая – по ГОСТ 6357-81

(класс точности В).
