Определение токов короткого замыкания

Определение допустимых отклонений напряжения

Составляем таблицу отклонения напряжения для линии 1, т.к. она самая протяжённая. Норма отклонения напряжения у потребителя не должна превышать ±5% [14]

Таблица 4.3 - Отклонение напряжения и надбавки

Параметр элемента системы	Передаваемая мощность
	100 %	25%
Отклонение V10 на шинах напряжением 10 кВ	+5	+5
Потери ∆U10 на линии напряжением 10 кВ	0,47	0,12
Трансформатор напряжением 10/0,4 кВ:
Постоянная надбавка Vпост.	+5	+5
Переменная надбавка Vпер.	-5	-5
Потери напряжения ∆Uтр.	-4	-1
Потери ∆U0,38 на линии напряжением 0,38 кВ.	4,13	1,03
Отклонение Vпотр. у потребителей	-3,6	2,85

100 % нагрузка Vпер=5-0,47+5-4-5-4,13= -3,6%

25 % нагрузка Vпер=5-0,12+5-1-5-1,03= 2,85%

Норма отклонения напряжения не превышает допустимую, следовательно расчет выполнен верно.

Расчет токов к.з. в точке К1.

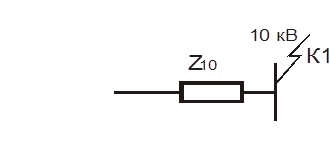

Рис 5.3 -. Схема замещения для расчета КЗ в т.К1

Определяем полное сопротивление до точки К1

Z1=Z10

Z1=1,57 Ом

Ток трёхфазного к.з. в т. К1., равен:

(4.18)

кА

Ток двухфазного к.з. в т. К1., равен:

(4.19)

кА
