Подготовительные мероприятия

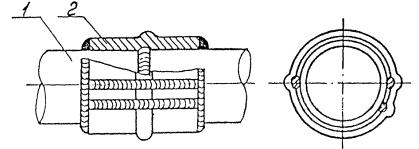

Трубопровод; 2 - муфта

Скобы; 2 - планки; 3 - гайка; 4 - маховичок; 5 - червяк; 6 - пята; 7 - планки; 8 - прокладки (бензостойкая резина или свинец); 9 - шарнирное соединение; 10 - трубопровод; 11 - сварной шов.

Рис. 3. Галтельная муфта:

Трещины по телу трубы длиной менее 50 мм ликвидируют методом наложения заплаты или установки хомута.

Трещины по телу трубы длиной более 50 мм, разрывы и поврежденные коррозией участки трубопровода на длине, большей диаметра трубы, должны ремонтироваться путем замены дефектного участка трубопровода новым (рис. 4).

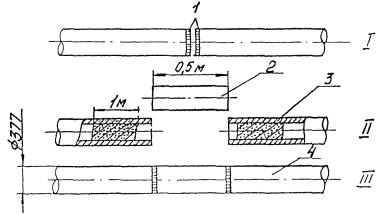

Рис. 4. Ликвидация разрыва (трещины) трубопровода вставкой катушки (пример):

I - разорвавшаяся по сварному стыку труба; II - вырезка аварийного стыка и введение глиняных пробок; III - пригонка нового патрубка (катушки) и вварка его в трубопровод;

1 - разорвавшийся стык; 2 - патрубок (катушка); 3 - глиняные тампоны; 4 - трубопровод после ликвидации аварии

Газопроводы:

Свищи, образовавшиеся в газопроводе, ликвидируют путем заварки, для чего края свища тщательно подготавливают под сварку.

Если на газопроводе появились трещины в сварных стыках или по целому металлу, то дефектные участки удаляют, а на их место вваривают патрубки.

Аварии, происшедшие в результате заклинивания пропускаемых внутри трубопровода устройств, ликвидируются после определения места нахождения этих устройств и пробок путем замены участка трубопровода.

Аварии на линейной арматуре ликвидируются:

в сальниковых устройствах (донабивкой сальниковых камер) без остановки перекачки с помощью специальных приспособлений;

во фланцевых соединениях (между крышкой и корпусом, на байпасах) - с остановкой перекачки, заменой прокладок;

при разгерметизации корпуса задвижки либо потере работоспособности запорного устройства - путем вырезки целиком задвижки и замены ее на новую.

При авариях на соединительных элементах трубопровода (тройники, переходники, отводы) восстановление должно проводиться путем замены дефектной детали соответствующей по параметрам новой.

Аварийно-восстановительные работы необходимо обеспечить выполнением подготовительных мероприятий:

уточнение места аварии и задержание продукта;

доставка ремонтных средств и персонала к месту аварии;

подготовка ремонтной площадки;

организация водоотлива и водоотвода;

обеспечение безопасности соседних коммуникаций и объектов народного хозяйства.
