Выбор коммутационной аппаратуры и токоведущих частей

Нерасщепленный

X_т=(u_к/100∙ S_б/ S_нт)=11,5/100∙1000/1000=0,115 о.е.

Однофазный с расщепленной обмоткой:

X_в=(u_к.вн/100- u_к.нн/200) S_б/ S_ном=(14/100- 22,5/200) 1000/ 1251=0,022 о.е.

X_н= u_к.нн/100 S_б/ S_ном=22,5/100∙1000/ 1251=0,180 о.е.

ТСН:

X_в=(u_к.вн/100- u_к.нн/200) S_б/ S_ном=(12,7/100- 20/200) 1000/ 63=0,429 о.е.

X_н= u_к.нн/100 S_б/ S_ном=20/100∙1000/63=3,175 о.е.

РТСН:

X_в=(u_к.вн/100- u_к.нн/200) S_б/ S_ном=(11/100- 14/200) 1000/ 63=0,635 о.е.

X_н= u_к.нн/100 S_б/ S_ном=14/100∙1000/63=2,222 о.е.

Автотрансформатор:

X_ат= u_к/200 S_б/ S_т=10/100∙1000/ 999=0,100 о.е.

- ЛЭП, МРП:

X_л750= X_уд∙l∙ S_б/ U_л²=0,308∙400∙1000/ 750²=0,219 о.е.

Х_МРП= X_уд∙l∙ S_б/ U_л²=0,2∙0,05∙1000/ 6,3²=0,252 о.е.

- Система

Принимаем E_c=1 о.е.

X_c=S_Б/(√3∙U_С∙I_ПО)=1000/(1.732∙750∙30)= 0,0257 о.е.

U_С – напряжение РУ, от которого отходят ЛЭП;

I_ПО– (из задания равен 30 кА).

Е_д=0,94

.

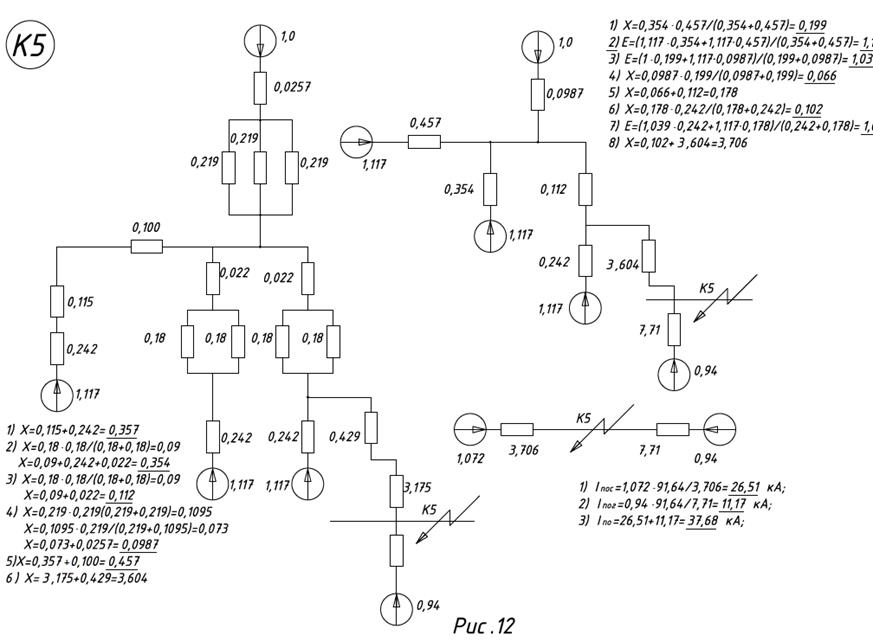

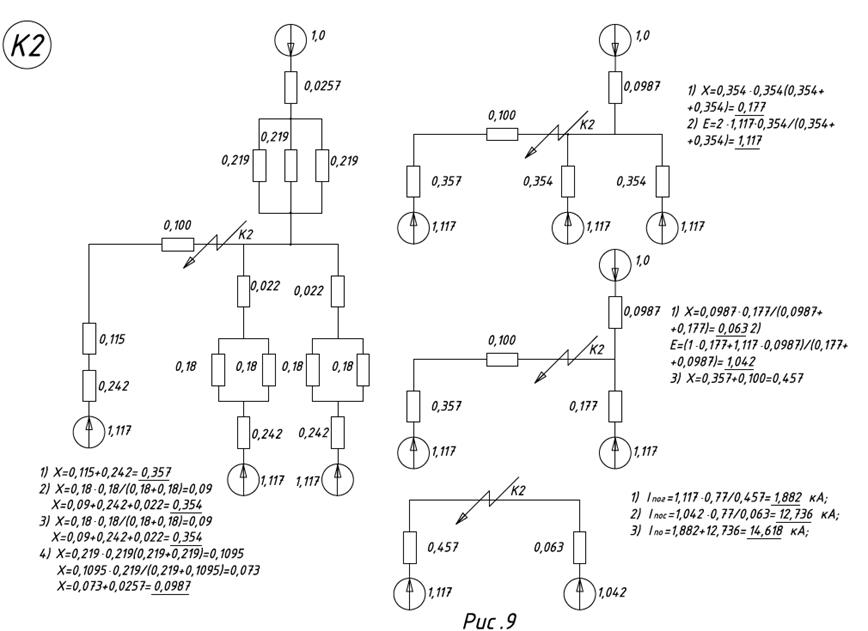

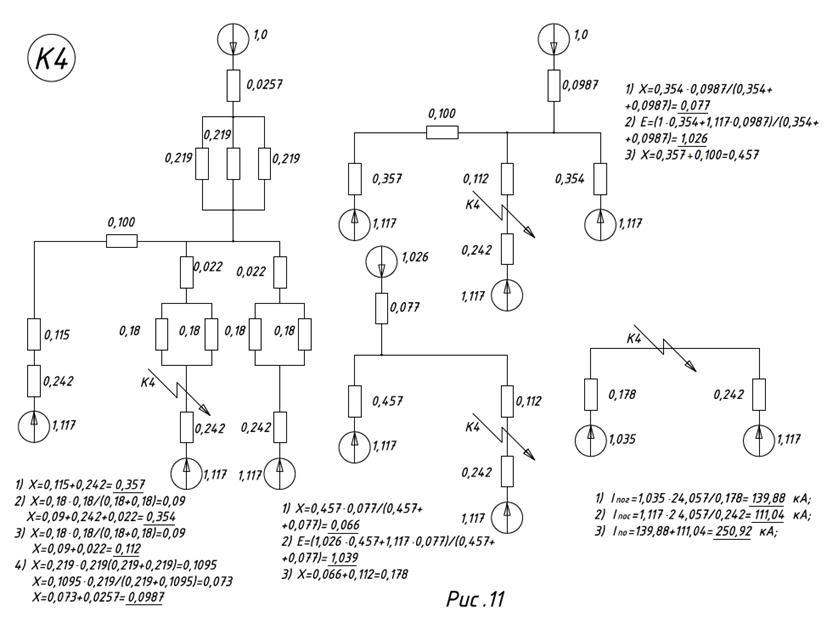

Выбор выключателей ([1], стр. 228-253):

Критерий	Тип выключателя	Параметр выключателя	Параметр сети	Условие выбора	Выбранный выключатель
1.По напряжению		Uном, кВ	Uсети	Uном = Uсети	генераторный: КАГ-24-30/30000У3   РУ ВН: ВВБ-750-40/3150У1 РУ СН: ВНВ-330А-64/4000У1   РУ сн: ВЭС-6-40/3200УЗ (ТЗ)
генераторный
РУ ВН
РУ СН
РУ сн	6 (6,6)	6,3
2.По рабочему току		Iном, А	, А	Iном ≥Iраб
генераторный
РУ ВН
РУ СН	-	-
РУ сн
3.По отключающей способности		Iном откл,кА	Iкз, кА	Iном откл ≥ Iкз
генераторный		111,04
РУ ВН		14,62
РУ СН		16,66
РУ сн		41,5
4.По электродинамической стойкости		i д, кА	i уд = 2,8*Iкз, кА	i д ≥ i уд
генераторный
РУ ВН
РУ СН
РУ сн.

Выбор разъединителей ([1], стр. 260-277):

Критерий	Тип разъеди-нителя	Параметр разъеди-нителя	Параметр сети	Условие выбора	Выбранный разъединитель
1. По напряжению		Uном, кВ	Uсети	Uном = Uсети	генераторный: РВРЗ-1-24/8000 ТЗ   РУ ВН: РНДЗ.1-75011/4000 У1   РУ СН: РНДЗ.1-330У/3200 У1
генераторный
РУ ВН
РУ СН
2.По рабочему току		Iном, А	, А	Iном ≥Iраб
генераторный
РУ ВН
РУ СН	-	-
3.По электродинам. стойкости		i д, кА	i уд = 2,8*Iкз, кА	i д ≥ i уд
генераторный
РУ ВН
РУ СН

В самом КАГ-24-30/30000У3 находятся дополнительные разъединители

Выбор токоведущей части

Параметры	ТЭКН-П-24-30000-560
Тип турбогенератора	ТВВ - 1000
Номинальное напряжение кВ: турбогенератора токопровода
Номинальный ток, А: турбогенератора токопровода
Электродинамическая стойкость, кА
Токоведущая шина dxs, мм	650х15
Кожух(экран) Dxδ, мм	1160х7
Междуфазное расстояние А, мм	1400-1500
Тип опорного изолятора	ОФР – 24-750 кр
Шаг между изоляторами, мм
Тип применяемого трансформатора напряжения	ЗНОЛ. 06-24
Тип вспомогательного трансформатора тока	ТШВ-24-30000/5
Предельная длина монтажного блока или секции, м	6,5
Масса 1 м одной фазы, кг
Цена 1 м одной фазы, руб
