Неклепаев




Логическая схема действия защиты

Схема включения ИТТ и реле

Временная характеристика

Диаграмма токов

Проверка чувствительности защиты

Защита должна срабатывать при любом токе КЗ, в том числе и при минимальном, т.е.

Icp<Iкз min.

Это неравенство должно обеспечивать с определенным запасом, который называется коэффициентом чувствительности:

К= Iкз min/ Icp=3192/500=6,4

Защита выбрана верно, так как К=6,4 > Кдоп=1,5.



На диаграмме (рис.19) отложим значения следующих токов:

- ток рабочий максимальный - I раб мах=0,437 кА;

- ток срабатывания защиты расчетный - Iсзрасч=0,525 кА;

- ток срабатывания защиты фактический - Iсз факт=0,500 кА;

- токи короткого замыкания всех видов - Iкз(1) = 4,596 кА,

Iкз(2) = 4,004 кА,

Iкз(3) = 3,192 кА,

Iкз(1,1) = 4,176 кА.

Рисунок 19. Диаграмма токов

Рисунок 20. Временная характеристика

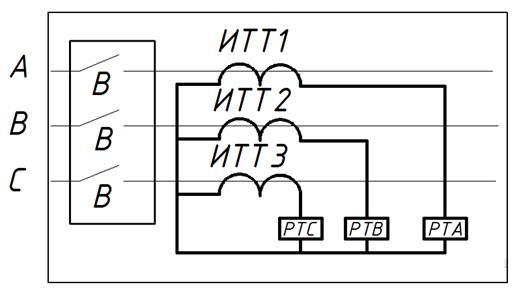

Рисунок 21. Схема включения ИТТ и реле

На данной схеме используются следующие обозначения:

В – выключатель;

А.В,С – фазы;

РТА, РТВ,РТС – реле тока соответствующей фазы.

Рисунок 22.Логическая схема действия защиты МТЗ-1 и МТЗ-2

Рисунок 23.Логическая схема действия защиты МТЗ-3

Принцип действия на примере МТЗ-1

Если произошло короткое замыкание на фазе А, то срабатывает реле тока РТА, тем самым давая путь току к реле времени РВ, которое срабатывает через время равное времени уставки tуст=0,75 с. После срабатывания реле времени ток проходит через промежуточное реле РП, в котором сигнал делится на два, один из которых идет на указательное реле РУ, второй же на катушку отключения КО. При срабатывании РУ выпадает блинкер или загорается лампочка. КО находится внутри выключателя В (рис.21).
