Лист 11

Формат A3. Основная надпись по фор­ме 1. Выполнить задачу на построение пла­на здания. Пример оформления листа см. на рис. 31. План здания специально недооформлен: отсутствует ряд размерных чи­сел и размеры площадей помещений.

Задача. Вычертить в масштабе 1:100 план двухэтажного жилого дома. При этом требуется самостоятельно рассчитать и на­нести на плане все не указанные размеры: размерные числа первых внешних и внутрен­них по отношению к контуру здания размерных линий, размеры площадей по­мещений. Индивидуальные задания взять из таблицы 13 и рисунков 32а, б, 33а, б.

Указания к выполнению задачи. По таблице 11 в соответствии с номером своего варианта студент определяет схему здания и по ней вычерчивает план здания. По­ложение внутренних перегородок, дверных и оконных проемов в стенах и перегород­ках следует наметить самостоятельно. При размещении проемов в наружных и внутрен­них стенах необходимо стремиться к тому, чтобы простенки были одинаковы и кратны 100 мм.

Оформление плана должно соответство­вать требованиям ГОСТ 21.101-97., 21.501—93. При выполнении плана этажа здания (сооружения) положение мнимой горизон­тальной плоскости разреза принимают, как правило, на уровне ⅓ высоты изобра­жаемого этажа или 1 м над изображаемым уровнем.

Встроенные помещения и другие участки здания (сооружения), на которые вы­полняют отдельные чертежи, на планах изображают схематично сплошной тонкой линией по контуру. Данные участки зда­ний должны иметь ссылку на детальные чертежи.

На планах этажей наносят и указы­вают:

1) координационные оси здания (соору­жения), расстояния между ними и крайни­ми осями, оси у деформационных швов;

2) отметки участков плана, расположен­ных на разных уровнях; направление и ве­личину уклонов полов;

3) толщину стен и перегородок и их размерную привязку;

4) все проемы, отверстия и т. п. с необ­ходимыми разрезами и привязками. Для проемов с четвертями размеры показывают по наименьшей величине проема. Размеры дверных проемов в перегородках на пла­нах не показывают;

5) площади помещений. Площади поме­щений (до второго знака после запятой) приводят в нижнем правом углу плана и подчеркивают сплошной толстой линией;

Рисунок 31. Пример оформления листа

6) тип заполнения проемов ворот и две­рей (в кружках диаметром 5 мм);

7) марки элементов зданий, например лестниц и т, п.;

8) ссылки на фрагменты и узлы конструкции (например, антресоли), расположенные выше секущей плоскости, изображают схематично штрихпунктирной линией с двумя точками.

План рекомендуется вычерчивать в та­кой последовательности: нанести сетку координационных осей, затем вычертить наружные и несущие внутренние стены и перегородки в соответствии с правилами привязки их к координационным осям, по­казать оконные и дверные проемы, лест­ничные марши, вентиляционные и дымовые каналы. После этого нанести все необходи­мые наружные и внутренние размеры.

Внутри плана здания проставляют ши­рину, глубину каждого помещения, толщи­ну стен и перегородок. Указывают при­вязку наружной плоскости стены к коорди­национным осям. В дверных и оконных проемах указывают марку (тип) двери и окна.

Вне контура плана наносят три линии (цепочки) размеров: на первой (считая от контура плана) размеры проемов и простенков с привязкой их к координа­ционным осям; на второй — расстояния между осями; на третьей — расстояния между крайними координационными осями.

Таблица 11.

Номер варианта	Схема здания (рис. 29)	Разрез	Высота этажа, м	Номер узла (рис.
		1-1	2,8	1; 2
		2-2	3,0	1; 3
		1-1	2,8	1; 4
		2-2	3,0	2; 3
		1-1	2,8	2; 4
		2-2	3,0	3; 4
		1-1	2,8	1; 3
		2-2	3,0	1; 4
		1-1	2,8	2; 3
		2-2	3,0	2; 4

Первую линию размеров наносят на рас­стоянии 20 мм от контура стены, последующие — на расстоянии 7 мм друг от дру­га. Координационным осям присваивают марку, которую помещают на конце оси в кружке диаметром 8 мм. Размер шрифта для обозначения марок принимают 5. Верти­кальные оси обозначают слева направо арабскими цифрами, горизонтальные оси — снизу вверх русскими заглавными буквами в алфавитном порядке.

Размеры оконных (OKI, ОК2, ОКЗ) и дверных (Д1, Д2, ДЗ, Д4) проемов при­нять по рис. 34 а, б. На схематизированном плане здания (см. рис. 32) буквами обозначены следую­щие помещения: К — кухня, В — ванная, Т — туалет, Ш — встроенный шкаф. Толщи­ну перегородок следует назначать равной 80... 100 мм. Пример оформления фрагмента плана показан на рис. 35.

План здания вычерчивать основной сплошной линией толщиной 0,4 мм, а ка­питальные стены, попавшие в разрез,— 0,8 мм.

Сечение стен, выполняемых из мате­риала, являющегося для здания основным не заштриховывают.

Рисунок 32, а

Рисунок 32, б

Рисунок 33.а, б.

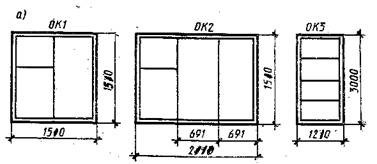

Рисунок 34. Размеры оконных проемов.

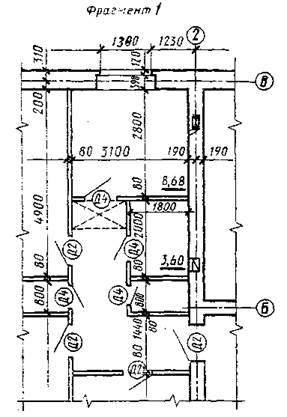

Рисунок 35. Пример оформления
