Правила оформления чертежей

3.1. Форматы.

Чертежи и другие конструкторские документы всех отраслей строительства и промышленности выполняют на листах определенных форматов, установленных ГОСТ 2.301-68 (табл. 2).

Таблица 2 - Размеры и обозначения основных форматов.

Обозначение формата	А0	А1	А2	А3	А4	А5
Размеры сторон формата, мм	841*1189	594*841	420*594	297*420	210*297	148*210

Форматы листов определяются размерами внешней рамки (рис. 1).

Рисунок 1- Форматы и расположение основной надписи в конструкторских документах.

3.2. Основная надпись.

ГОСТ 2.104-68 устанавливает формы, размеры, порядок заполнения основных надписей и дополнительных граф к ним в конструкторских документах (рис. 2).

Рисунок 2 – Основная надпись чертежа.

Графы основной надписи учебных документов следует заполнять следующим образом:

(1) – наименование изделия (наименование задачи) шрифтом № 5 или № 7 заглавные прописными, а остальные строчными буквами;

(2) – обозначение документа шрифтом № 7 в следующем порядке:

-первая группа включает аббревиатуру наименования учебного заведения – УФ ОГУ;

-вторая группа, включает шесть знаков – шифр специальности;

-третья группа, включает два знака - номер контрольной работы;

-четвертая группа, включает два знака - номер задачи;

-пятая группа, включает два знака - номер варианта;

(3) – обозначение материала детали (номер задачи в контрольно-графической работе);

(4) – литеры, присвоенной данному документу по ГОСТ 2.103-68;

(5) – масса детали;

(6) – масштаб изображения;

(7) – порядковый номер листа;

(8) – общее количество листов документа;

(9) – наименование предприятия (учебная группа) шрифтом № 5 прописными буквами;

(10) – характер работы, выполняемой лицом, подписывающим документ;

(11) – (13) – данные о лицах и даты оформления документа;

(14) – (18) – данные о внесенных изменениях.

Графы 4, 5, 7, 8, 14-18 – в учебных чертежах могут не заполняться.

Остальные графы (10, 11, 12, 13) заполняются шрифтом № 3,5 строчными буквами.

Все буквенные и цифровые обозначения на чертеже, а также текст в основной надписи выполняются стандартным шрифтами №№ 3,5 или 5 типа Б с наклоном 75⁰ по ГОСТ 2.304-81. Все линии проводятся ясно и четко, правильного строения и толщины в зависимости от их назначения в соответствии с ГОСТ 2.203-68.

3.3. Спецификация.

Спецификация – это текстовый конструкторский документ, определяющий состав специфицированного изделия (сборочной единицы, комплекса, комплекта). Она необходима для изготовления, комплектования конструкторских документов, а также для планирования производства указанных изделий.

ГОСТ 2.106-96 устанавливает форму и порядок заполнения спецификаций изделий всех отраслей промышленности (рис. 3).

Спецификацию составляют на отдельных листах формата А4 на каждую сборочную единицу, комплекс и комплект.

Спецификация состоит из разделов:

-документация;

-комплексы;

-сборочные единицы;

-детали;

-стандартные изделия;

-прочие изделия;

-материалы;

-комплекты.

Графы спецификации заполняют следующим образом.

1. В графе «Формат» указывают форматы документов (чертежей, схем, текстовых документов).

Для деталей, на которые не выпущены чертежи, в графе указывают «БЧ».

2. В графе «Зона» указывают обозначение зоны, в которой находится номер позиции записываемой составной части (при разбивке поля чертежа на зоны по ГОСТ 2.104-68).

3. В графе «Поз.» указывают порядковые номера составных частей, входящих в специфицируемое изделие.

4. В графе «Обозначение» указывают обозначение конструкторских документов, входящих в разделы: «Документация», «Комплексы», «Сборочные единицы», «Детали» и «Комплекты».

Рисунок 3 - Пример заполнения спецификации.

Обозначаются также детали, на которые не выпущены чертежи. В разделах «Стандартные изделия», «Прочие изделия», «Материалы» графу «Обозначение» не заполняют.

5. В графе «Наименование» указывают наименование каждого раздела в виде заголовка и подчеркивают тонкой сплошной линией.

В графе «Наименование» в разделе «Документация» указывается наименование документа, например, «Сборочный чертеж», «Пояснительная записка», «Технические условия», «Габаритный чертеж» и т.д.

В разделах спецификации «Комплексы», «Сборочные единицы», «Детали» и «Комплекты» указывают наименование изделий в соответствии с основной надписью на основных конструкторских документах этих изделий. Для деталей, на которые не выполнены чертежи, указывают наименование, материал и размеры, например:

Крышка. Полоса

6. В разделе «Стандартные изделия» указывают наименование и обозначение изделий в соответствии с документами на их поставку (ГОСТ).

7. В разделе «Прочие изделия» указывают изделия, примененные не по основным конструкторским документам (технические условия, каталоги, прейскуранты и т.д.).

8. В разделе «Материалы» указывают обозначения материалов, установленные в стандартах или технических условиях на эти материалы. Массу материала указывают в графе «Кол.» на одно специфицируемое изделие.

9. В графе «Примечание» указывают дополнительные сведения для планирования и организации производства, а также другие сведения, относящиеся к изделиям, материалам.

3.4. Масштабы.

Масштабом изображения называют отношение размеров предмета на чертеже к его действительным размерам. ГОСТ 2.302-68 рекомендует выбирать масштабы:

Масштабы уменьшения - 1:2, 1:2,5, 1:4, 1:5, 1:10, 1:20, 1:25, 1:40, 1:50 и т.д.

Натуральная величина изображения - 1:1;

Масштабы увеличения - 2:1, 2,5:1, 4:1, 5:1, 10:1, 20:1, 25:1, 40:1, 50:1 и т.д.

Если все изображения на чертеже выполнены в одном масштабе, то он обозначается в основной надписи по типу 1:1, 1:2 и т.д.

Если какое-либо изображение на чертеже выполнено в масштабе, отличающемся от указанного в основной надписи, то над этим изображением указывают его условное обозначение и записывают значение масштаба по типу А (2:1), А-А (1:4) и т.д.

3.5. Линии.

ГОСТ 2.303-68 устанавливает начертания и основное назначение линий на чертежах всех отраслей промышленности и строительства (табл. 3).

Таблица 3 – Линии чертежа.

№ п.п.	Наименова-ние	Начертание	Толщина линии по отнош. к толщине основной линии	Основное назначение
	Сплошная толстая основная		S	Линия видимого контура Линии контура сечения
	Сплошная тонкая		От S/3 до S/2	Линия контура наложенного сечения Линии размерные и выносные Линии штриховки Линии - выноски Линии ограничения выносных элементов на видах, разрезах и сечениях
	Сплошная волнистая		От S/3 до S/2	Линии обрыва Линии разграничения вида и разреза
	Штриховая		От S/3 до S/2	Линии невидимого контура Линии перехода невидимые
	Штрих - пунктирная тонкая		От S/3 до S/2	Линии осевые и центровые
	Штрих - пунктирная утолщенная		От S/2 до 2S/3	Линии, обозначающие поверхности, подлежащие термообработке или покрытию
	Разомкнутая		От S до 1,5 S	Линии сечений
	Сплошная тонкая с изломами		От S/3 до S/2	Длинные линии обрыва
	Штрих - пунктирная с двумя точками тонкая		От S/3 до S/2	Линии сгиба на развертках Линии для изображения частей изделия в крайних положениях

Толщина сплошной основной линии S должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа. Толщина линии одного типа должна быть одинакова для всех изображений на данном чертеже, вычерченных в одинаковом масштабе.

3.6. Шрифты чертежные.

Согласно ГОСТ 2.304-81 надписи, наносимые на чертежи и технические документы всех отраслей промышленности и строительства, выполняют чертежным шрифтом типа А или типа Б с наклоном в 75⁰ к основанию строки или без наклона.

Устанавливаются следующие размеры шрифта h:

(1,8); 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

Размер шрифта h определяет высоту прописных букв в мм.

Высота строчных букв С = (7/10)* h.

Толщина линии шрифта d определяется в зависимости от типа и высоты шрифта.

Для шрифта типа А d = (1/14)* h.

Для шрифта типа Б d = (1/10)* h.

Ниже приведены начертания букв и цифр типа Б с наклоном (рис. 4).

Рисунок 4 – Начертание букв и цифр шрифта типа Б с наклоном.

Выбранный тип шрифта должен сохраняться на всех листах конструкторского документа.

3.7. Графическое обозначение материалов в сечениях.

Для изготовления различных изделий в технике применяют большое количество материалов. Графические обозначения материалов в сечениях на чертежах и правила их нанесения устанавливает ГОСТ 2.306-68 (табл. 4).

Таблица 4 – Графическое обозначение материалов в сечениях (выдержка).

Металлы и твердые сплавы, а также общее графическое обозначение материалов в сечениях изображают наклонными параллельными прямыми линиями (штриховка). Линии штриховки наносят на чертеже сплошными тонкими линиями толщиной S/3 … S/2 с наклоном 45⁰ к линиям рамки чертежа или к линиям контура изображения или к его оси (рис. 5).

Рисунок 5 – Примеры обозначения материалов в сечениях.

Допускается наклонять линии штриховки под углом 30 или 60⁰ , если под углом 45⁰ они совпадают по направлению с линиями контура или осевыми (рис. 5 - б, г, д).

В зависимости от площади штриховки расстояние между линиями штриховки должно быть равным 1…10 мм. Узкие площади сечений, ширина которых на чертеже менее 2 мм, допускается показывать зачерненными с оставлением просветов между смежными сечениями не менее 0,8 мм (рис. 5 -з).

Узкие и длинные площади сечений, ширина которых на чертеже 2…4 мм, рекомендуется штриховать полностью только на концах и у контуров отверстий. Остальная площадь покрывается линиями штриховки небольшими участками в нескольких местах (рис. 5 - и).

При нанесении линий штриховки надо учитывать, что одна и та же деталь на всех изображениях штрихуется одинаково, т.е. линии штриховки наносятся на одинаковом расстоянии с наклоном в одну сторону, например, вправо. Для смежных сечений двух деталей наклон линии штриховки принимают равным: для одной детали – вправо, для другой – влево (встречная штриховка). Если одна деталь соприкасается с несколькими, то линии штриховки смежных сечений следует сдвигать в одном из сечений по отношению к другому или изменять расстояния между этими линиями.

При нанесении штриховки ГОСТ рекомендует руководствоваться следующими условностями и упрощениями:

1. Показывать не рассеченными на сборочных чертежах гайки и шайбы, т.к. внутренняя форма их общеизвестна.

2. Показывать не рассеченными при продольных разрезах не пустотелые детали, имеющие цилиндрическую, сферическую или прямоугольную форму, например, валы, оси, болты, винты, шпильки, заклепки, шпонки, шарики и др.

3. Изображать не заштрихованными такие элементы детали, как спицы маховиков, шкивов, зубчатых колес, тонкие стенки ребер жесткости и т.п., если секущая плоскость направлена вдоль оси или длинной стороны такого элемента.

Если в подобных элементах детали имеется местное сверление, углубление и т.п., то делают местный разрез.

3.8. Нанесение размеров на чертежах.

Правила нанесения размеров и предельных отклонений на чертежах и других технических документах устанавливает ГОСТ 2.307-68.

Размеры на чертежах указывают размерными числами и размерными линиями. Размерные числа должны соответствовать действительным размерам изображаемого предмета, независимо от того, в каком масштабе и с какой точностью выполнен чертеж (рис. 6).

Размеры бывают линейные – длина, ширина, высота, величина диаметра, радиуса, дуги и угловые – размеры углов.

Линейные размеры указывают на чертеже в миллиметрах, единицу измерения на чертеже не указывают.

Стрелки, ограничивающие размерные линии (должны иметь конусность ориентировочно 20⁰ и длину не менее 2,5 мм), должны упираться острием в соответствующие линии контура или в выносные или в осевые линии (рис. 7). Выносные линии должны выходить за концы стрелок размерной линии на 1…5 мм. Величина стрелки выбирается в зависимости от толщины линий видимого контура и должна быть одинакова для всех размерных линий чертежа. Размерные и выносные линии выполняются тонкими сплошными линиями. В пределах одного чертежа размерные числа выполняются одним шрифтом. Минимальное расстояние между размерными линиями должно быть не менее 7 мм, а между размерной линией и линией контура – 10 мм.

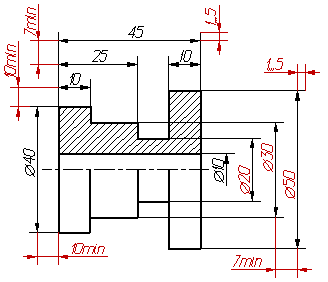

Рисунок 6 – Пример нанесения размеров на чертеже

Рисунок 7 - Составляющие размера и стрелки размерной линии

Если наклон размерной линии к вертикали менее 30⁰, то размерное число наносят на полке линии-выноски.

При указании размера радиуса перед размерным числом ставят прописную букву R. Перед размерным числом диаметра ставят знак Ø (окружность, пересеченную косой чертой под углом 45⁰ к размерной линии), высота которого равна высоте цифр размерных чисел.

Для указания размера угла (в градусах, минутах и секундах) размерная линия проводится в виде дуги с центром в его вершине, а выносные линии – радиально.

Условные знаки некоторых геометрических фигур приведены ниже (рис. 8).

Рисунок 8 - Условные знаки геометрических фигур
