Резьбовые соединения

Болтовое соединение. В болтовое соединение входят: 1 – болт, 2 – гайка, 3 – шайба (рис. 4.28). Чертеж болтового соединения выполняется по заданным размерам диаметра резьбы болта и толщины соединяемых деталей. Длина болта рассчитывается по формуле:

l = B₁ + B₂ + S_ш + H + k,

где В₁ + В₂ – толщина соединяемых деталей;

S_ш – толщина шайбы

H – высота гайки

k = 0,3d – запас резьбы.

В соответствии со стандартом выбирают l - длину болта, l₀ – длину нарезанной части. Диаметр отверстия под болт принимают на 1 мм больше диаметра стержня болта. На чертежах резьбовых соединений болты, винты, шпильки, гайки, шайбы в продольном разрезе изображают не рассеченными.

Пример.

Дано: диаметр резьбы болта d = 20 мм, толщина соединяемых деталей В₁ = 30 мм, В₂ = 34 мм.

Находим: высота гайки H = 16 мм (ГОСТ 5915-70^*, таблица 4.8), толщина шайбы S_ш = 3 мм (ГОСТ 11371-78^*, таблица 4.11).

Рассчитываем длину болта: l = 30 + 34 + 3 + 16 + 6 = 89 мм, по ГОСТ 7798-70^* принимаем l = 90 мм. Длина нарезанной части l₀ = 46 мм (таблица 4.7).

Рис. 4.28

Шпилечное соединение. В шпилечное соединение входят: шпилька, гайка, шайба и соединяемые детали. Чертеж шпилечного соединения выполняется по заданным размерам диаметра резьбы шпильки, толщины В соединяемой детали, марки материала детали с резьбовым гнездом. Длина шпильки рассчитывается по формуле:

l = B + S_ш + H + k,

где В – толщина детали;

S_ш – высота шайбы

H – высота гайки

k = 0,3d – запас резьбы.

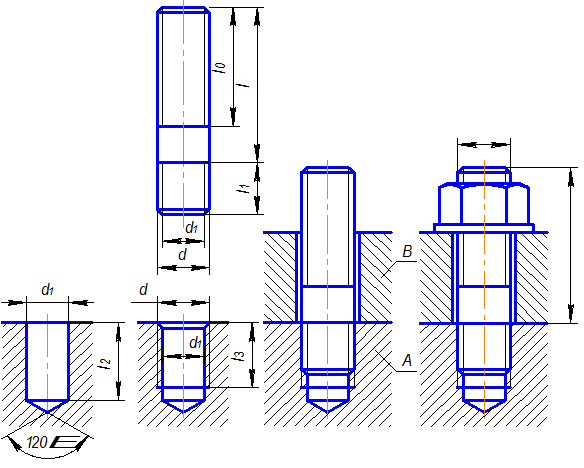

Длину ввинчиваемого конца шпильки l ₁ выбирают в зависимости от материала детали, в которую вворачивается шпилька (см. выше). Технологическая последовательность выполнения отверстия с резьбой под шпильку и порядок сборки шпилечного соединения показаны на рис. 4.29 Сверлят отверстие диаметром d₁ = 0,85d на глубину l ₂ = l ₁ + 0,5d (рис. 4.29 а) – сверленое гнездо под шпильку). Отверстие заканчивается конической поверхностью с углом при вершине 120⁰ (угол на чертеже не показывают). Резьбу в отверстии детали нарезают метчиком, на конце которого имеется заборный конус, предупреждающий его поломку в начале нарезания. Поэтому глубина резьбы l ₃ = l ₁ + 2Р, где Р – шаг резьбы (рис. 4.29 б) – нарезанное гнездо под шпильку). Шпилька ввинчивается в резьбовое отверстие детали А на всю длину резьбы l ₁, сверху устанавливается деталь В с отверстием на 1 мм больше диаметра, чем диаметр шпильки (рис. 4.29 в). На резьбовой конец шпильки надевается шайба и навинчивается гайка (рис. 4.29 г).

а) б) в) г)

Рис. 4.29
