РАБОТЫ № 2

СОДЕРЖАНИЕ И ОБЪЕМ КОНТОЛЬНО-ГРАФИЧЕСКОЙ

Контрольно-графическая работа № 2 состоит из 4 частей. Перед выполнением контрольно-графической работы № 2 необходимо изучить общие правила выполнения чертежей в соответствии с Единой системой конструкторской документации (ЕСКД), основные положения которой, необходимые для выполнения контрольно-графической работой № 2 приведены в настоящем пособии:

1. ГОСТ 2.001-70 Общие положения

2. ГОСТ 2.104-68 Основные надписи

3. ГОСТ 2.301-68 Форматы

4. ГОСТ 2.302-68 Масштабы

5. ГОСТ 2.303-68 Линии

6. ГОСТ 2.304-81 Шрифты чертежные

7. ГОСТ 2.307-68 Нанесение размеров и предельных отклонений

8. ГОСТ 2.305-68 Изображения: виды, разрезы, сечения.

9. Геометрические построения и сопряжения.

10. Аксонометрические проекции.

Первая часть «Титульный лист»

Содержание первой части.

Необходимо выполнить надписи стандартными чертежными шрифтами в соответствии с шаблоном, приведенным на рис. 1. Задание выполняется на формате А4 (297х420). Пример выполнения работы приведен в Приложении 1.

Рис. 1

Вторая часть «Геометрическое черчение»

Содержание второй части:

1. Построить контур технической детали с сопряжением и нанесением размеров. Задание выполняется по вариантам. Варианты заданий выбираются в соответствии с порядковым номером студента в списке группы циклически: с 1 по 14 вариант – номера с 1 по 14-ый, 15-ый номер – вариант № 1, 15-ый – вариант № 2 и т.д.

2. Построить сечение части швеллера № 16 с проставленными размерами и обозначением уклона. Фрагменты ГОСТов с основными типоразмерными данными приведены в Приложении 2.

3. Построить эллипс по длинам полуосей a=50 мм, b=30 мм. Проставить размеры длин осей эллипса.

Задание выполняется на формате А3 (297х420), основная надпись по форме 1 Гост 2.104-68. В графе “Обозначение” основной надписи подписать ГЧ XX.03 шрифтом № 10, где ГЧ - тема задания (геометрическое черчение), XX - номер варианта задания, 01 - номер работы по порядку. В графе “Наименование” основной надписи подписать «Геометрическое черчение». Пример выполнения работы приведен в Приложении 1.

Варианты заданий (контур технической детали)

1.	2.
3.	4.
5.	6.
7.	8.
9.	10
11.	12
13.	14.

Третья часть «Проекционное черчение и аксонометрические проекции»

Содержание третьей части:

1. По двум заданным видам детали построить третий вид.

2. На листе выполненных видов построить необходимые разрезы, по возможности соединяя часть вида и часть разреза, или заменяя виды разрезами.

3. Проставить размеры, обозначить при необходимости разрезы.

4. Выполнить прямоугольную изометрию детали [10]. Нанести аксонометрические оси, вспомогательные построения оставить в тонких линиях.

Задание выполняется по вариантам на формате А3 (297х420), основная надпись по форме 1 Гост 2.104-68. Варианты заданий выбираются аналогично. В графе “Обозначение” основной надписи подписать ПЧ1 XX.02 шрифтом № 10, где ПЧ1 - тема задания (проекционное черчение), XX - номер варианта задания, 02 – номер работы. В графе “Наименование” основной надписи подписать наименование детали. Пример выполнения задания приведен в Приложении 1.

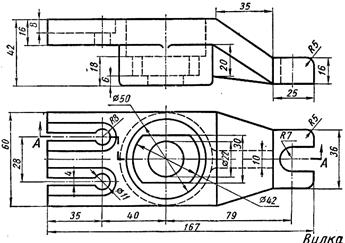

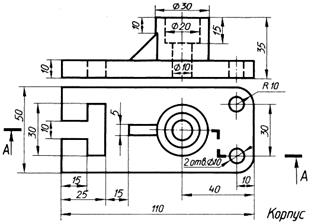

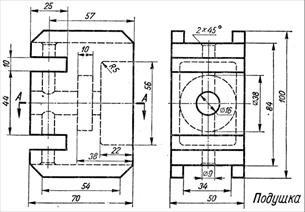

Варианты заданий – Техническая деталь

1.	2.
3.	4.
5.	6.
	8.

Четвертая часть «Построение сечений вала»

Выполнить чертеж вала:

1. Перечертить имеющиеся изображения вала.

2. Выполнить вынесеннные сечения в местах, указанных буквами, так, чтобы секущие плоскости проходили через различные элементы детали (отверстия, пазы и т.п.).(наклонное сечение строить не надо)

3. Проставить размеры.

4. Обозначить при необходимости сечения.

Задание выполняется по вариантам на формате А3 (297х420), основная надпись по форме 1 Гост 2.104-68. В графе “Обозначение” основной надписи подписать ПЧ2 XX.03 шрифтом № 10, где ПЧ2 - тема задания (проекционное черчение), XX - номер варианта задания, 03 – номер работы. В графе “Наименование” основной надписи подписать «Вал». Пример выполнения задания приведен в Приложении 1.

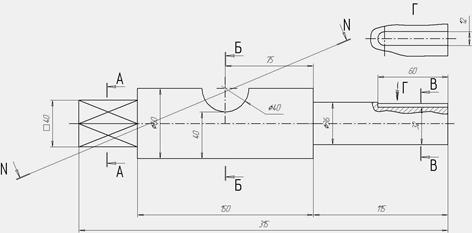

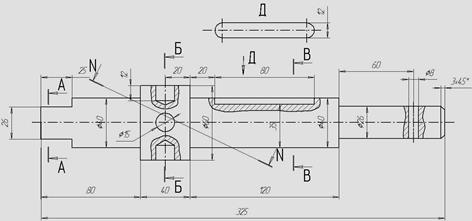

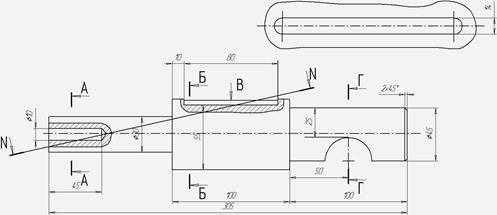

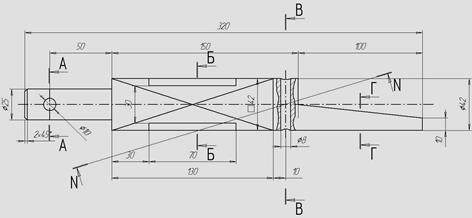

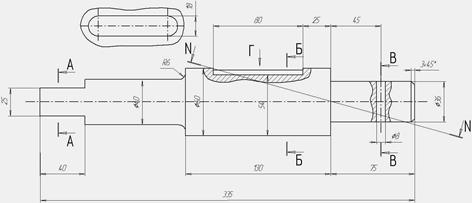

Варианты заданий – Сечение вала

1.

2.

3.

4.

5.

6.

7.

8.

9.

10.

11

12.

13.

14.
