Форматы (ГОСТ 2. 302-68). Расположение форматов, основные надписи (ГОСТ 2. 104-68)




ОБЩИЕ ПОЛОЖЕНИЯ ЕДИНОЙ СИСТЕМЫ КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

Единая система конструкторской документации (ЕСКД) – это комплекс государственных стандартов, устанавливающих взаимосвязанные правила и положения по порядку разработки, оформления и обращения конструкторской документации, разрабатываемой и применяемой организациями и предприятиями на территории бывшего Советского Союза.

Общие положения по основным определениям, целевому назначению, области распространения, классификации и обозначению стандартов, входящих в комплекс ЕСКД, устанавливает ГОСТ 2.001-70.

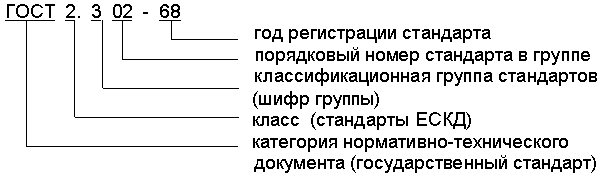

Пример обозначения стандарта ЕСКД "Масштабы".





Все конструкторские документы (чертежи, спецификации, пояснительные записки и т.д.) выполняются на листах определенного размера, устанавливаемых ГОСТ 2.301-68. Формат листов определяется размерами внешней рамки (выполняемой тонкой линией). Применяют основные и дополнительные форматы.

Таблица 1

Размеры основных форматов



Обозначение формата АО А1 А2 А3 А4
Размеры сторон формата (мм) 841х1189 594 х 841 420 х 594 297 х 420 210 х 297



При необходимости допускается применять формат А5 с размерами сторон 148х210 мм.Дополнительные форматы образуются увеличением коротких сторон основных форматов на величину, кратную их размерам.

Лист формата А4 располагают только вертикально. Листы других форматов могут располагаться как вертикально, так и горизонтально.

Каждый лист чертежа должен иметь рамку поля чертежа и основную надпись. Рамка поля чертежа выполняется сплошной основной линией толщиной S на расстоянии от внешней рамки чертежа, определяющей размер формата, справа, снизу и сверху – 5мм, слева – 20 мм.

Основная надпись всегда располагается в правом нижнем углу листа. Дополнительная графа к основной надписи (размером 14х70 мм с обозначением чертежа) на формате А4 и горизонтально расположенных других форматах располагается в левом верхнем углу листа, вдоль горизонтальной линии рамки чертежа; на листах, расположенных вертикально, эта графа располагается в верхнем правом углу вдоль длинной стороны рамки поля чертежа.

Поле величиной 20 мм с левой стороны предназначается для подшивки и брошюровки чертежей. Основная надпись и дополнительные графы к ней выполняются сплошными основными и тонкими линиями. Размеры, расположение и содержание основных надписей и дополнительных граф к ним для чертежей и схем должны соответствовать форме 1 (ГОСТ 2.104-68) – рис. 2.

Для текстовых документов используется основная надпись формы 2,2а и 2б (ГОСТ 2.104-68). Для последующих листов чертежей и схем допускается применять форму 2а.

В графах основной надписи и в дополнительных графах указывают:

– в графе 1 – наименование изделия по ГОСТ 2.109-73;

– графе 2 – обозначение документа по ГОСТ 2.101-80.;

– в графе 3 – условное обозначение материала (эта графа заполняется только на чертежах деталей);

– в графе 4 – литеру, присвоенную данному документу по ГОСТ 2.103-68 (графу заполняют последовательно, начиная с крайней левой клетки. Для учебных чертежей используем литеру "У");

– в графе 5 – массу изделия в килограммах по ГОСТ 2.109-73 (в данной работе не заполняется);

– в графе 6 – масштаб (проставляется в соответствии с ГОСТ 2.302-68 и ГОСТ 2.109-73.);

– в графе 7 – порядковый номер листа документа, если чертеж выполнен на нескольких листах. На документах, состоящих из одного листа, графу не заполняют;

– в графе 8 – общее количество листов документа. Графу заполняют только на первом листе;

– в графе 9 – наименование, различительный индекс или шифр предприятия, выпустившего документ. Для заданий по начертательной геометрии и черчению – ВТУЗ, гр. 9999;

– в графах 10 – характер работы, выполняемой лицом, подписывающим документ;

– в графах 11 – фамилии и инициалы лиц, подписывающих документ:

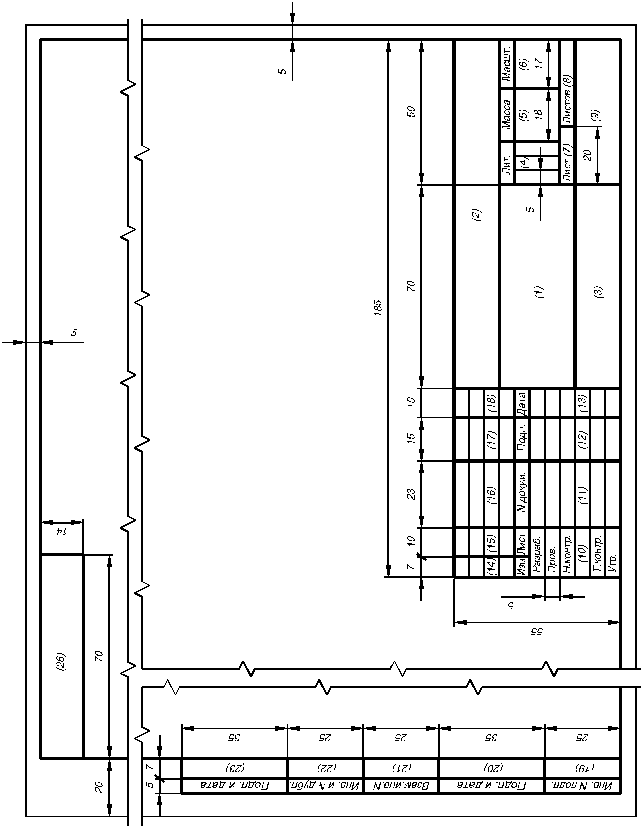

Рис. 2. Форма, размеры и содержание граф основной надписи на чертеже (форма 1)

Разработал Фамилия и инициалы студента
Проверил Фамилия и инициалы преподавателя
Утвердил Фамилия и инициалы заведующего кафедрой;

– в графах 12 – подписи лиц, фамилии которых указаны в графах 11;

– в графе 13 – дата подписания документа;

– в графах 14–18 – графы таблицы изменений, вносимых в документ в соответствии с ГОСТ 2.503-68. На учебных чертежах не заполняют;

– в графах 19–23 – инвентарные данные для хранения документов;

– в графе 26 – обозначение документа (см. графу 2), повернутое на 1800 для формата А4 и для форматов больше А4 при расположении основной надписи вдоль длинной стороны листа и на 900 для форматов больше А4 при расположении основной надписи вдоль короткой стороны листа.
