РЕШЕНИЕ. 1. Определяем расчетные характеристики бетона и арматуры

1. Определяем расчетные характеристики бетона и арматуры

Мпа,

Мпа,

Мпа (для арматуры класса А-Ш),

(для арматуры класса А-I).

2. Определяем полную расчетную нагрузку на балку

кН/м².

3. Производим статический расчет балки

,

.

4. Устанавливаем размеры поперечного сечения балки. Для этого одним из размеров задаемся. Принимаем ширину балки b = 25 см. Принимаем = 0,3, что < = 0,591. По коэффициенту устанавливаем коэффициент . = 0,255. Тогда рабочая высота сечения

,

,

.

Окончательно принимаем = 40 см (кратно 50 мм = 5 см).

Таким образом, принимаем сечение балки см.

5. Рассчитываем продольную рабочую арматуру

см

.

По коэффициенту устанавливаем коэффициент . = 0,85.

.

По таблице сортамента арматуры принимаем A -III ( = 9,82 ).

6. Производим расчёт поперечной арматуры. Проверяем условия:

,

.

.

– условие выполняется

- условие не выполняется, следовательно, расчёт поперечной арматуры необходим. Вычисляем величину поперечной силы, приходящейся на единицу длины балки по формуле:

Вычисляем шаг хомутов

По конструктивным требованиям при мм см и должен быть 150мм.

С учетом вычислений, а также конструктивных требований окончательно принимаем шаг хомутов = 150 мм = 15 см.

Тогда площадь поперечного сечения одного хомута

По сортаменту и с учетом условия свариваемости принимаем поперечную

арматуру ∅8 A -I ().

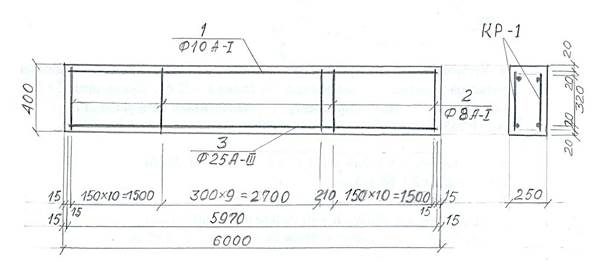

7. Производим конструирование балки.

ЗАДАЧА 2

По данным своего варианта рассчитать и сконструировать однопролётную свободно опёртую железобетонную балку перекрытия таврового сечения, загруженную равномерно распределённой нагрузкой. Армирование выполнить сварными каркасами.

Исходные данные	Последняя цифра шифра
Пролёт балки , м	7,0	7,2	7,4	6,0	6,5	6,9	5,8	5,6	6,4	6,6
Шаг балок , м	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0	5,0
Высота балки, , мм
Ширина ребра , мм
Высота полки , мм
Ширина полки , мм
Исходные данные	Предпоследняя цифра шифра
Постоянная нормативная нагрузка , кН/м^2	3,0	2,5	2,0	3,1	2,9	2,8	2,6	2,7	3,0	3,4
Район строительства	Омск	Курган	Ново-сибирск	Барнаул	Екате-ринбург	Куста-най	То-больск	Челя-бинск	Уральск	Актю-бинск
Бетон класса	В 15	В 25	В 30	В 20	В 15	В 20	В 30	В 30	В 15	В 25
Продольная рабочая арматура из стали класса	А- III	А- II	А- III	А- III	А- III	А- III	А- II	А- III	А- II	А- III
Поперечная арматура (хомуты) из стали класса	А-I	А-I	А-I	А-I	А-I	А-I	А-I	А-I	А-I	А-I
Коэффициент надёжности по нагрузке для постоянной нагрузки	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1	1,1

Пример выполнения расчетов:

Произвести расчет и конструирование балки перекрытия таврового сечения по следующим данным:

Пролет балки = 6 м

Шаг балок =5 м

Постоянная нормативная нагрузка = 2,0 кН/м²

Бетон класса В 25

Рабочая арматура класса А-Ш

Коэффициент надёжности по нагрузке для постоянной нагрузки = 1,1

Поперечная арматура класса А -1

Район строительства – г. Самара

Размеры поперечного сечения балки:

Высота тавра h = 500 мм = 50 см

Ширина ребра тавра b = 200 мм = 20 см

Ширина полки тавра = 450 мм = 45 см

Высота полки тавра = 100 мм = 10 см
