РЕШЕНИЕ. 1. Определяем расчетные характеристики бетона и арматуры
|
|
|
|
1. Определяем расчетные характеристики бетона и арматуры
Rb = 14,5 Мпа =145 кг/см2
Rbt = 1,05 МПа = 10,5 кг/см2
Rs = 365 Мпа = 3650 кг/см2 (для арматуры класса А-Ш)
Rsw = 175 Мпа = 1750 кг/см2 (для арматуры класса A-I)
2. Определяем полную расчетную нагрузку на балку
3. Производим статический расчет балки
,
4. Рассчитываем продольную рабочую арматуру
Вычисляем величину изгибающего момента, который может воспринять
полка таврового сечения по формуле
= 267,53 кНм >
= 88,875 кН м, следовательно, нейтральная ось проходит в полке тавра и сечение будет рассчитываться как прямоугольное с шириной, равной ширине полки, т.е. b =
. Далее вычисляем коэффициент
по формуле
По коэффициенту устанавливаем коэффициент
. = 0,965. Вычисляем площадь поперечного сечения рабочей арматуры
По таблице сортамента арматуры принимаем 2ᴓ22 A -III (
= 7,60 см2)
5. Производим расчёт поперечной арматуры. Проверяем условия:
,
.
.
– условие выполняется
- условие не выполняется, следовательно, расчёт поперечной арматуры необходим.
Вычисляем величину поперечной силы, приходящейся на единицу длины балки по формуле:
Вычисляем шаг хомутов
По конструктивным требованиям при h > 450 мм s = h /3 = 50/3 = 16,7 см и должен быть
200мм.
С учетом вычислений, а также конструктивных требований окончательно принимаем шаг хомутов s = 150 мм = 15 см.
Тогда площадь поперечного сечения одного хомута
По сортаменту и с учетом условия свариваемости принимаем поперечную арматуру ᴓ6 A -I (
= 0,283 см2)

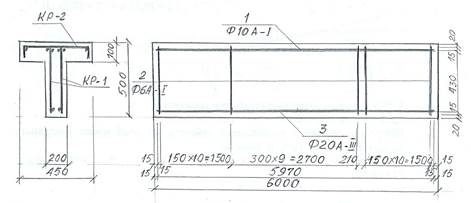

6. Производим конструирование балки.
ЗАДАЧА 3
Подобрать сечение сварной колонны двутаврового сечения на действие расчетной силы с учетом коэффициента надежности по назначению
, приложенной в центре колонны. Материал конструкции ВСтЗпсб, расчетное сопротивление бетона фундамента на сжатие
=7,5 МПа. Расчетная схема колонны показана на рис. 1.16,б.
|
|
|
Таблица 3
Исходные данные
| Последняя цифра шрифта |  , м
| Предпослед-няя цифра шрифта | N, кН |
| 11,5 | |||
| 10,5 | |||
| 9,5 | |||
| 8,5 | |||
| 7,5 |
Рис 3 Расчетная схема колонны
Пример выполнения расчетов:
Подобрать сечение свободно стоящей колонны (нижний конец защемленный, верхний конец свободный) сварного двутаврового сечения центрально загруженной силой = 2500 кН. Высота колонны = 6 м. Коэффициент условий работы
= 1. Материал конструкции ВСтЗкп2.
Рис 4. Сечение колонны
|
|
|
|
|
