Расчет подвесных струнных лесов

Подвесные струнные леса предназначены для каменной клад­ки стен и для отделочных работ в промышленных зданиях кар­касного типа.

Конструкция лесов предусматривает выполнение кладки яру­сами высотой до 1 м и отделочных работ высотой до 2 м.

Основные элементы ле­сов: поддерживающие кон­струкции и струны-подвес­ки. Поддерживающие кон­струкции изготовляют обыч­но из прокатной стали, а подвесные струны — из ар­матурной стали или тросов и рассчитывают на растяже­ние с восьмикратным запа­сом прочности.

В качестве примера рас­смотрим конструкцию несу­щих консольных балок, вы­полненных в форме двутав­ра с опорным закреплением при помощи хомутов (рис.58).

В этом случае важны строго вертикальное распо­ложение стенки каждого

Узел А

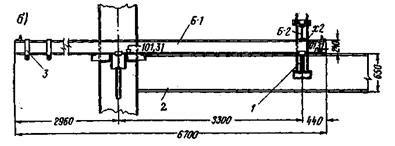

Рис. 58. Монтажная схема раскладки консолей и установки хомутов для

подвесных струнных лесов — план (а) и деталь установки консоли (б)

1 — опорный столик; 2 — балка перекрытия; 3 — хомут для прикрепления троса

двутавра и подвеска струн (тросов) точно в плоскости стенки двутавра. Практика показала, что подвеска струн на хомутах не всегда обеспечивает последнее условие и обычно образуется эксцентриситет, равный примерно 4—6 см. Наличие эксцентриситета опасно потому, что опорные закреп­ления плохо сопротивляются «жесткому» повороту и могут при­вести к вращению консольной балки вокруг ее оси.

Для предотвращения упругого закручивания консолей не­обходимо предусматривать в конструкции дополнительные связи или балки, которые помогут полностью устранить вращение или возможное закручивание консольных балок.

На рис. 58 приведена применявшаяся в практике строитель­ства примерная монтажная схема раскладки балок и установки хомутов для подвесных струнных лесов с деталями хомутов и опорного столика. Из рисунка видно, что жесткое защемление в данном случае запроектировано в узле А.

Проанализируем, как будет работать каждая такая балка при действии изгиба и кручения.

Выбирая расчетную схему поддерживающей конструкции ле­сов, принимаем: в точке Л —шарнирную опору при действии изгиба, в точке Б — шарнирную опору при действии изгиба и жесткую заделку при поворо­те балки (рис. 59).

Рис. 59. Расчетная схема балки
