Расчет тяг подвесок
Проверка по прочности производится из условия При расчете захватов для строповки колонн, балок и ферм при помощи оси, закладываемой в отверстие монтируемого элемента, диаметр оси подбирают исходя из условия ее изгиба. Изгибающий момент, передающийся на ось, определяют в соответствии с расчетной схемой (рис. 76) по формуле
Рис. 76. Расчетная схема оси

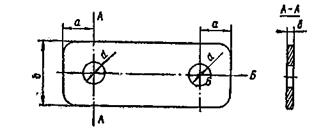

где Р — усилие на точку подвеса в кГ; а — плечо приложения усилия (складывается из половины толщины подвески, зазора между подвеской и бетоном около 2 см ирасстояния до точки опирания на трубку в бетоне, принимаемого равным 2—3 см)в см. Далее расчет ведется аналогично вышеуказанному. Тяги подвесок для элементов грузозахватных устройств подбирают в зависимости от величины удельного давления q, передающегося на тягу от веса груза Q. Тяги подвесок рассчитывают на растяжение в местах, ослабленных отверстиями под проушины в сечениях А — А и Б — Б (рис. 77). Напряжение в сечении А — А определяют по формуле где F= (b — d)δ —площадь сечения в см2; b и d — соответственно ширина и толщина тяги в см; δ — диаметр проушины в см. Удельное давление определяют по формуле: Рис. 77. Тяга подвески Напряжение в сечении Б — Б от растяжения проверяют по формуле Тяги обычно изготовляют из листовой стали марки Ст.З.
