Лист 3 (формат А3)

Задание по теме

Разъемные соединения

Разъемными называются соединения, которые позволяют легко собрать или разобрать сборочную единицу, не нарушая целостности деталей. Выполняются они с помощью резьб и крепежных стандартных изделий: болтов, винтов, шпилек, штифтов, шплинтов, шпонок и др.

В резьбовом соединении на одной детали выполняется наружная резьба, а на другой - внутренняя. На рис. 38 и рис. 39 изображены резьбовые соединения, в которых одна деталь ввинчена в другую. При этом в продольных разрезах показана только та часть резьбы, которая не закрыта ввернутой в нее деталью. Впоперечном разрезе, если секущая плоскость рассекает обе соединяемые детали (см. рис. 38),штриховка ввернутой детали выполняется до наружной окружности резьбы.

Рисунок 38 Рисунок 39

Дано: изображения детали А и детали Б.

Задание:

1. Начертить резьбовое соединение двух деталей. Желательно показать резьбовое соединение в таком положении, когда стержень ввинчен в отверстие примерно на 10-15 мм длины резьбы.

2. Показать размер общей резьбы.

Рисунок 40. Образец выполнения работы теме «Резьбовые соединения»

Приложение 3

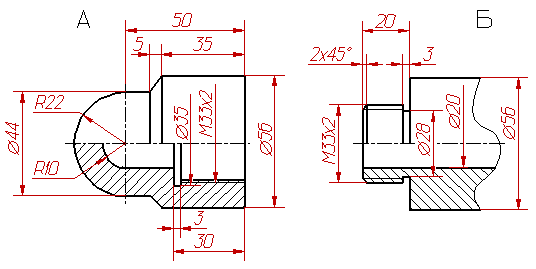

Вариант 1

Вариант 2

Рисунок 41

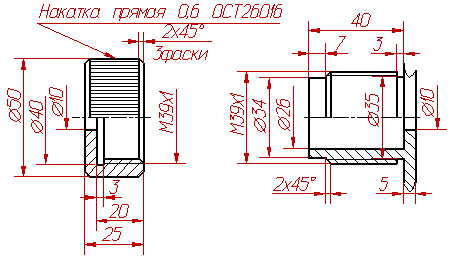

Вариант 3

Вариант 4

Рисунок 42

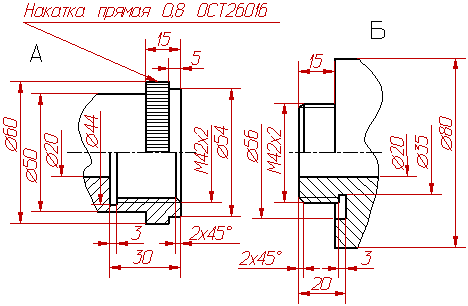

Вариант 5

Вариант 6

Рисунок 43

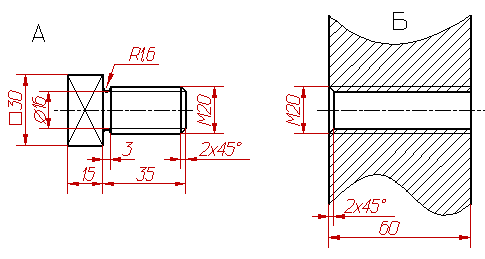

Вариант 7

Вариант 8

Рисунок 44

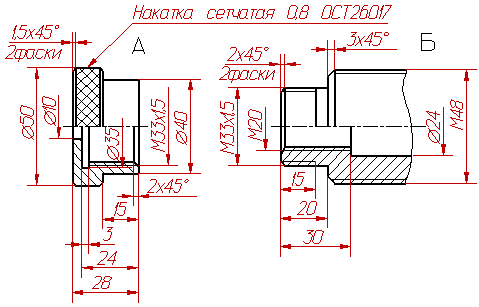

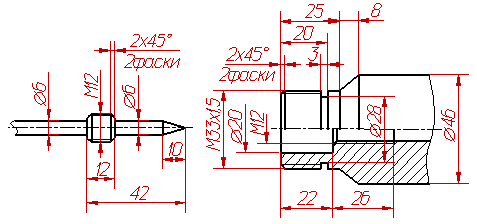

Вариант 9

Вариант 0

Рисунок 45
