Эскизирование

Эскизом называется чертеж, выполненный от руки в глазомерном масштабе с соблюдением пропорций отдельных частей изображаемого предмета.

Эскиз является конструкторским документом для разового изготовления детали на производстве или для выполнения ее рабочего чертежа. Эскизы рекомендуется выполнять на бумаге в клетку, что позволяет быстро проводить от руки горизонтальные и вертикальные линии, а также наклонные - под углом 45° (по диагоналям клеток).

В учебном процессе эскизы выполняются при чтении и деталировании сборочных чертежей изделий, а также с натуры. Независимо от того, что служит основанием для выполнения эскиза: деталируемый сборочный чертеж или сама деталь, графической работе всегда должно предшествовать осмысливание предстоящей работы.

Рассмотрим последовательность выполнения эскиза на примере детали (проушина), показанной на рис. 46. На рис. 47показана последовательность выполнения изображений эскиза данной детали.

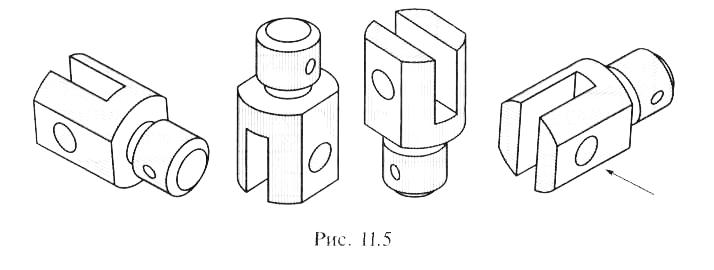

Рисунок 46

1. Изучение формы детали. На данном этапе необходимо выяснить из каких элементов состоит деталь и как они располагаются относительно друг друга. Следует иметь в виду, что любая деталь пpедставляет собой pазличные сочетания пpостейших геометpических фоpм: пpизм, пиpамид, цилиндpов, конусов, сфеp, тоpов и т.п.

2. Выбор главного вида и количества изображенй. Этап предполагает выбор главного вида, дающего наиболее полное представление о форме детали, а также определение необходимого числа изображений (видов, разрезов, сечений, выносных элементов и т.д.). Изображения деталей, ограниченных поверхностью вращения (валов, осей, втулок, гильз, фланцев и т.п.), располагают на главном виде таким образом, чтобы ось детали была параллельна основной надписи. Такое расположение главного вида облегчает пользование чертежом при изготовлении детали. Выбор главного вида на рис. 46 показаны стрелкой. Помимо главного вида для данной детали необходимы еще два изображения: вид сверху и вид слева.

3. Выбор формата и подготовка листа. Формат листа выбирается по ГОСТ 2.301-68 и зависит от количества необходимых изображений. На данном этапе следует начертить рамку и контур основной надписи (рис. 47, а).

4. Компоновка изображений на листе. Основой компоновки является пpинцип pавновесия изобpажений с листом, на котоpом они pасположены. Пpинцип pавновесия состоит в том, что изобpажения, по возможности, должны уpавновешивать фоpмат листа, т.е. pасполагаться на нем pавномеpно, а не концентpиpоваться в каком-либо одном месте, вследcтвие чего могут остаться большие незаполненные участки.
Pасстояния между отдельными изобpажениями и расстояния между изображениями и линиями pамки должны выбиpаться такими, чтобы обеспечить благопpиятные условия для нанесения pазмеpов, условных обозначений и надписей. Поэтому, пpиступая к компоновке листа, целесообpазно пpедваpительно нанести тонкими линиями габаpитные пpямоугольники (рис. 47, а), соответствующие по pазмеpам будущим изобpажениям, и после уточнения их pасположения, вписать в них изобpажения детали.

5. Нанесение изображений элементов детали. Штрихпунктирными линиями с соблюдением требований стандартов проводят оси симметрии (так как деталь симметричная) и центровые линии в местах расположения отверстий (см. рис. 47, б). Тонкими сплошными линиями строят окружности и дуги в местах скруглений. Допускается проводить их по шаблонам или с помощью циркуля и затем обводить от руки (см. рис. 47, в).

6. Оформление видов, разрезов и сечений. Соблюдая проекционную связь между изображениями, вычерчивают все внешние элементы детали и с помощью разрезов показывают внутренние ее очертания (см. рис. 47, г). Убирают все вспомогательные построения и наносят графическое обозначение материала (штрихуют сечения) в соответствии с ГОСТ 2.306—68 (см. рис. 47, д).

7. Нанесение размерной сетки и условных знаков. Размерные и выносные линии, а также условные знаки (диаметр, радиус, квадрат, конусность, уклон и т. п.), определяющие характер поверхности, наносят в соответствии с ГОСТ 2.307—68. Одновременно намечают шероховатость отдельных поверхностей детали и наносят соответствующие знаки (см. рис. 47, е).

8. Обмер детали и нанесение размерных чисел. С помощью измерительных инструментов определяют размеры элементов и наносят размерные числа на эскизе.

9. Окончательное оформление эскиза. Окончательная проверка выполненных изображений и нанесенных размеров, заполнение основной надписи, составление технических требований.

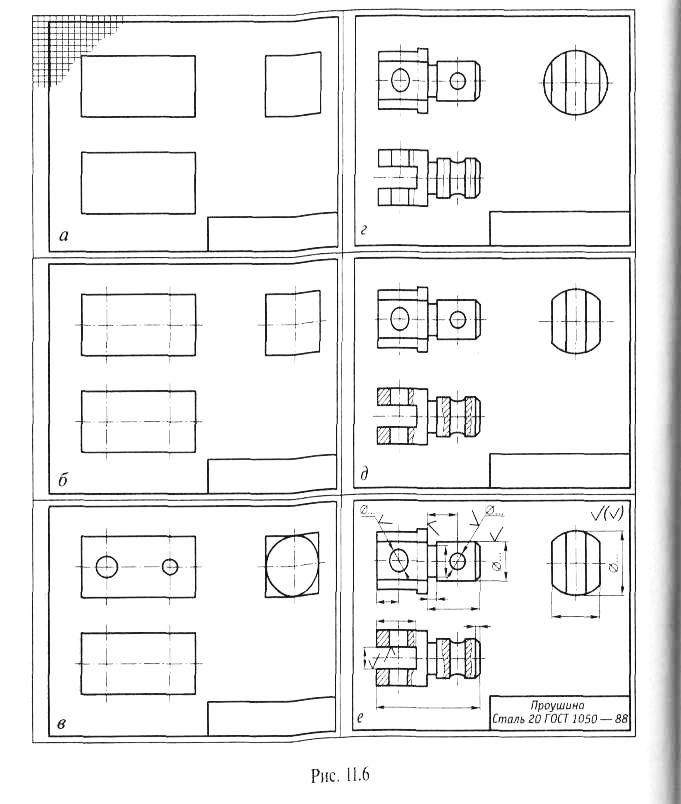

Рисунок 47
