Шланг гибкий

Ранец.

Предназначен для укладки в него запасного, основного (в чехле), вытяжных парашютов, свободных концов подвесной системы, монтажа парашютного полуавтомата.

Рис. 60. Ранец системы ПО-17 (внешний вид):

1 ─ воротник; 2, 14 ─ шланги гибкие; 3 ─ клапан левый; 4 ─ клапан бо─ковой;

5 ─ предохранитель; 6 ─ люверсы с пришивной шайбой; 7 ─ кармана прибора;

8 ─ основа ранца; 9 ─ нижний клапан основы ранца; 10 ─ клапан промежуточный;

11 ─ кольцо шнуровое; 12 ─ пряжка с перемычкой; 13 ─ клапан правый; 15 ─ ручка;

16 ─ дно накладное

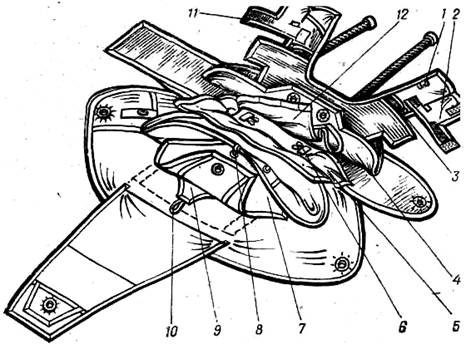

Рис. 61. Ранец системы ПО-17 (внутренний вид):

1 ─ шлевка; 2 ─ предохранитель правый; 3 ─ предохранитель; 4 ─ клапан

верхний; 5 ─ предохранитель нижний; 6 ─ петли резиновые; 7 ─ клапан

средний; 8 ─ петля; 9 ─ клапан; 10 ─ сота; 11 ─ предохранитель левый;

12 ─ предохранитель верхний

Ранец (рис. 60 и 61) изготовлен из ткани арт. 56260крПЛ и состоит из двух отсеков.

В верхний отсек укладывается запасной парашют, в нижний ─ основной.

Верхний отсек имеет клапаны: левые, правые, боковые, верхний, средний клапан основы ранца.

Средний клапан служит нижним клапаном для верхнего отсека и верхним клапаном для нижнего отсека. По периметру верхнего отсека с внутренней стороны нашиты верхний и нижний предохранители, которые предотвращают сдувание запасного парашюта потоком воздуха.

Для удержания клапанов в закрытом положении на них имеется замыкающее устройство, состоящее из четырех люверсов с пришивной шайбой и двух петель, пропущенных через блочки и расположенных на среднем клапане.

Замыкающее устройство прикрывается предохранителем и застегивается текстильной застежкой.

К правому боковому клапану пришита шлевка для прохождения через нее гибкого шланга.

К основе ранца у верхнего клапана пришит воротник, на который монтируются гибкие шланги, левый и правый предохранители, перекрывающие карман звена ручного раскрытия основного парашюта, звено отсоединения; клапаны, отделяющие свободные концы запасного парашюта от свободных концов основного парашюта; шлевки для прохождения гибких шлангов.

На дне верхнего отсека имеются две пары резиновых петель для укладки в них строп запасного парашюта.

Нижний отсек образуют четыре клапана: два боковых, нижний (основы ранца) и средний.

На левом боковом клапане (с внешней стороны) имеется карман для прибора, клапан для прикрытия шланга прибора; шлевка, через которую пропущен гибкий шланг; пластина для крепления шланга парашютного полуавтомата; клапан, который закрывает замыкающее устройство. Клапаны застегиваются на текстильную застежку.

С внутренней стороны среднего клапана имеется клапан с резиновой сотой, с помощью которой зачековывается промежуточный клапан нижнего клапана основы ранца и тем самым основной парашют, уложенный в чехол, отделяется от вытяжного.

Для удержания клапанов нижнего отсека в закрытом положении на них имеется замыкающее устройство, состоящее из трех люверсов с пришивной шайбой и шнурового кольца.

На дно ранца с внешней стороны (для придания ему жесткости) нашиты ленты ЛТКПкр-40-700, а по нижнему обрезу ─ лента ЛТКОкр-44-1600, которая заканчивается пряжками с перемычкой для подтяга ранца к телу парашютиста. Дно ранца закрывается накладным дном, под которым имеется прокладка из пенополиуретана.

К верхней части ранца пришиты плечевые обхваты из ленты ЛТКОкр-44-1600 (они соединяются с подвесной системой), ручка для переноски парашютной системы и карман для хранения ленты затяжки.

Шланг гибкий предназначен для придания нужной направленности тросу звена ручного раскрытия в момент выдергивания шпилек и для предохранения троса от случайного зацепления (рис. 62).

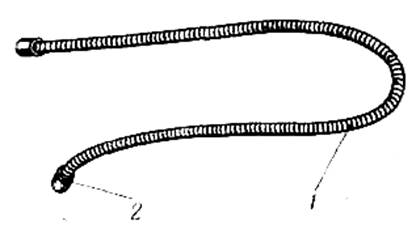

Рис. 62. Шланг гибкий:

1 ─ рукав гибкий; 2 ─ колпачок

Шланг изготовлен из металлического гибкого рукава. Концы шланга заправлены в колпачки.

Гибкий шланг основного парашюта прикреплен одним концом к левому клапану нижнего отсека ранца, другим ─ к подвесной системе.

Гибкий шланг запасного парашюта одним концом пропущен через шлевку правого бокового клапана ранца, другим прикреплен к подвесной системе.

Длина гибкого шланга для обоих парашютов одинаковая ─ 650 мм.
