Парашют пз-74

Тактико-технические данные парашюта

1. При общей массе парашютиста с парашютами 100 кг, парашют (рис. 78) обеспечивает:

─ надежную работу на высоте до 1000 м при введении парашюта в действие на скорости полета горизонтально летящего самолета 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более, при этом максимальные перегрузки, возникающие в момент наполнения купола парашюта, не превышают 16g;

─ надежную работу в случае ненормальной работы основного парашюта, при этом необходимо полное отсоединение основного парашюта;

─ отсутствие складывания парашюта при совместной работе с полностью наполненными парашютами типа УТ-15 и Т-4;

─ минимальную безопасную высоту применения 100 м, при покидании горизонтально летящего самолета на скорости не менее 160 км/ч и немедленном введении парашюта в действие, при этом время снижения на полностью наполненном парашюте не менее 2 с;

─ среднюю вертикальную скорость снижения, приведенную к стандартной атмосфере, измеренную на участке 30─35 м от земли, ─ не более 6,5 м/с;

─ введение парашюта в действие правой или левой рукой;

─ усилие, необходимое для выдергивания вытяжного кольца, ─ не более 16 кгс;

─ быстрый и удобный монтаж и демонтаж запасного парашюта на подвесной системе основного парашюта;

─ однократное применение при введении его в действие на высоте до 1000 м после покидания горизонтально летящего самолета на скорости 350 км/ч по прибору с задержкой в раскрытии ранца от 3 с и более и десятикратное применение на скорости 225 км/ч при введении его после. полного отказа основного парашюта.

─ неограниченное количество применений после нормального раскрытия основного парашюта.

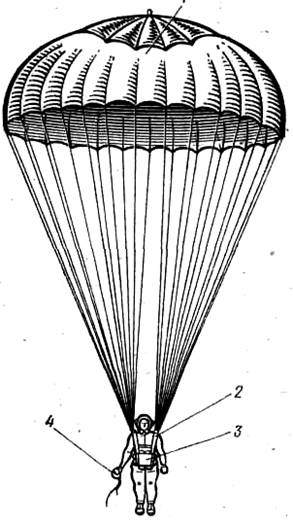

Рис. 78. Общий вид парашюта ПЗ-74:

1 ─ купол; 2 ─ промежуточная подвесная система; 3 ─ ранец; 4 ─вытяжное кольцо

2. Габаритные размеры уложенного парашюта, мм.

длина ─ 410+10; ширина ─ 200+10; высота ─ 160+10.

3. Масса парашюта без переносной сумки ─ не более 4,5 кг.

Тактико-технические данные частей парашюта

1. Купол площадью 50 м2 имеет круглую форму, изготовлен из капронового полотна и состоит из двадцати четырех полотнищ. Каждое полотнище сшито из шести клиньев прямого кроя. Материалом для первого и шестого клиньев служит капроновая ткань арт. 56269П, для остальных ─ капроновая каландрированная ткань арт. 23692крКП.

Для устойчивости и повышения надежности на расстоянии 260 мм от нижней кромки имеются горизонтальные щели.

К куполу прикреплены 24 стропы, длина которых от нижней кромки до пряжки-полукольца промежуточной подвесной системы равна 6300 мм.

2. Вытяжное кольцо (рис. 79) состоит из корпуса, троса с двумя шпильками и ограничителя. Длина звена зачековки от ограничителя до конца последней шпильки равна 370 мм. Длина каждой шпильки 32 мм, длина шланга вытяжного троса ─ 50 мм.

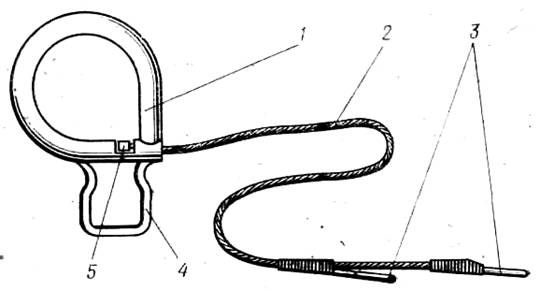

Рис. 79. Кольцо вытяжное ПЗ-74:

1 ─ кольцо; 2 ─ трос; 3 ─ шпильки; 4 ─ скоба; 5 ─ ограничитель
