Входное сопротивление длинной линии


Лекция N 42

Входным сопротивлением длинной линии (цепи с распределенными параметрами) называется такое сосредоточенное сопротивление, подключение которого вместо линии к зажимам источника не изменит режим работы последнего.

В общем случае для линии с произвольной нагрузкой для входного сопротивления можно записать

. (1)

Полученное выражение показывает, что входное сопротивление является функцией параметров линии и , ее длины и нагрузки . При этом зависимость входного сопротивления от длины линии, т.е. функция , не является монотонной, а носит колебательный характер, обусловленный влиянием обратной (отраженной) волны. С ростом длины линии как прямая, так соответственно и отраженная волны затухают все сильнее. В результате влияние последней ослабевает и амплитуда колебаний функции уменьшается. При согласованной нагрузке, т.е. при , как было показано ранее, обратная волна отсутствует, что полностью соответствует выражению (1), которое при трансформируется в соотношение

.

Такой же величиной определяется входное сопротивление при .

При некоторых значениях длины линии ее входное сопротивление может оказаться чисто активным. Длину линии, при которой вещественно, называют резонансной. Как и в цепи с сосредоточенными параметрами, резонанс наиболее ярко наблюдается при отсутствии потерь. Для линии без потерь на основании (1) можно записать

. (2)

Из (2) для режимов холостого хода (ХХ) и короткого замыкания (КЗ), т.е. случаев, когда потребляемая нагрузкой активная мощность равна нулю, соответственно получаем:

; (3)



. (4)

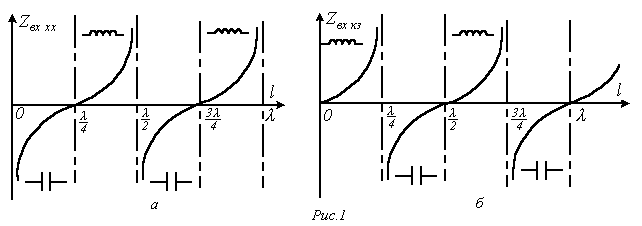

Исследование характера изменения в зависимости от длины линии на основании (3) показывает, что при по модулю изменяется в пределах и имеет емкостный характер, а при - в пределах и имеет индуктивный характер. Такое чередование продолжается и далее через отрезки длины линии, равные четверти длины волны (см. рис. 1,а).

В соответствии с (4) аналогичный характер, но со сдвигом на четверть волны, будет иметь зависимость при КЗ (см. рис. 1,б).





Точки, где , соответствуют резонансу напряжений, а точки, где , - резонансу токов.

Таким образом, изменяя длину линии без потерь, можно имитировать емкостное и индуктивное сопротивления любой величины. Поскольку длина волны есть функция частоты, то аналогичное изменение можно обеспечить не изменением длины линии, а частоты генератора. При некоторых частотах входное сопротивление цепи с распределенными параметрами также становится вещественным. Такие частоты называются резонансными.Таким образом, резонансными называются частоты, при которых в линии укладывается целое число четвертей волны.
