Импульсные усилители мощности

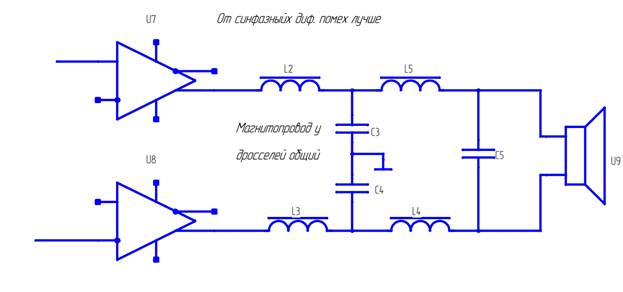

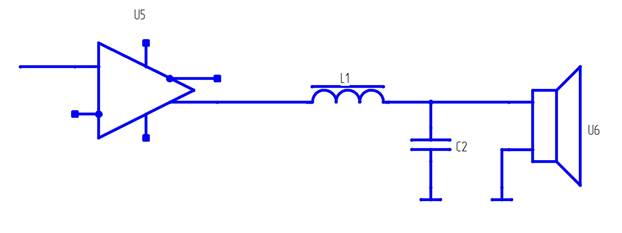

В настоящее время применяются в устройствах работающих от аккумуляторов и батарей, в устройствах очень большой мощности и там где нужны максимальные размеры, а также в домашних кинотеатрах. Так же усилители имеют высокий КПД и маленькие радиаторы. Для таких усилителей теорема Котельникова не совсем верна. Частоту «дискретизации» работы усилителей необходимо брать минимум в 10 раз больше максимальной частоты работы . Коэффициент гармоник на ВЧ относительно большой до 1%. Для высококачественного звукового воспроизведения такие усилители мощности не пригодны. И УМ могут излучать помехи в эфир. Реальный КПД меньше декларируемого, т.к. не учитывает потери в фильтре или динамике. Без ФНЧ динамик греется на четверть больше.

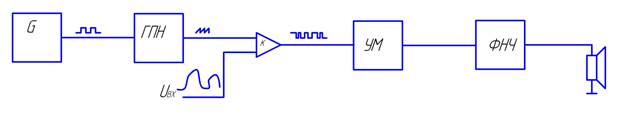

Генератор G должен иметь очень стабильную частоту, а ГПН – линейность. В целом ОС неприменима (глубина ОС не больше 12 dB). ГПН лучше формирует треугольное напряжение. В компараторе однополярная модуляция обеспечивает более качественные результаты (режим AD) (режим BD – разнополярная модуляция).

В УМ нужно применять полевые транзисторы с соответствующими микросхемами управления (драйверами). Ток разряда емкости З-И может достигать нескольких ампер, иначе транзистор будет медленно переключаться.
