Студопедия

КАТЕГОРИИ:


Архитектура-(3434)Астрономия-(809)Биология-(7483)Биотехнологии-(1457)Военное дело-(14632)Высокие технологии-(1363)География-(913)Геология-(1438)Государство-(451)Демография-(1065)Дом-(47672)Журналистика и СМИ-(912)Изобретательство-(14524)Иностранные языки-(4268)Информатика-(17799)Искусство-(1338)История-(13644)Компьютеры-(11121)Косметика-(55)Кулинария-(373)Культура-(8427)Лингвистика-(374)Литература-(1642)Маркетинг-(23702)Математика-(16968)Машиностроение-(1700)Медицина-(12668)Менеджмент-(24684)Механика-(15423)Науковедение-(506)Образование-(11852)Охрана труда-(3308)Педагогика-(5571)Полиграфия-(1312)Политика-(7869)Право-(5454)Приборостроение-(1369)Программирование-(2801)Производство-(97182)Промышленность-(8706)Психология-(18388)Религия-(3217)Связь-(10668)Сельское хозяйство-(299)Социология-(6455)Спорт-(42831)Строительство-(4793)Торговля-(5050)Транспорт-(2929)Туризм-(1568)Физика-(3942)Философия-(17015)Финансы-(26596)Химия-(22929)Экология-(12095)Экономика-(9961)Электроника-(8441)Электротехника-(4623)Энергетика-(12629)Юриспруденция-(1492)Ядерная техника-(1748)

Распределение областей когерентного рассеяния по размерам






Как показывают экспериментальные результаты, распределение областей когерентного рассеяния (ОКР) по размерам в наноматериалах также можно описать нормальным, логарифмически-нормальным законами и их суперпозицией.

Влияние температуры и времени восстановления на эту характеристику материалов изучено на примере нанопорошков металлов, полученных методом химического диспергирования.

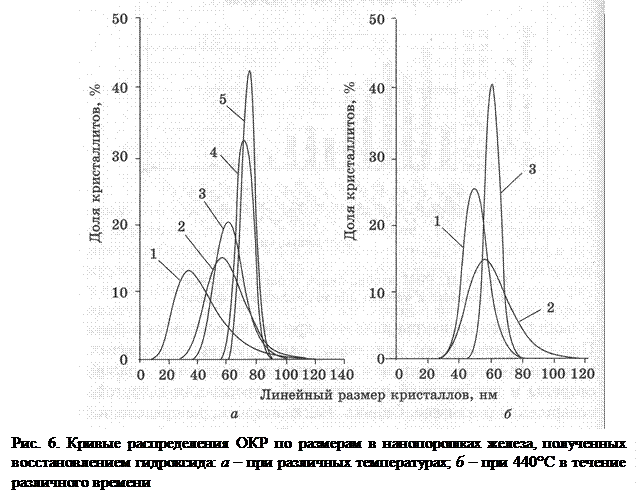

На рис. 6, а представлены кривые распределения по размерам областей когерентного рассеяния фазы ОЦК Fe для образцов, восстановленных при различных температурах в течение одного часа. Как видно из рисунка, увеличение температуры металлизации приводит к укрупнению ОКР и сужению их распределения по размерам. Например, изменение температуры металлизации с 400°С до 440°С (рис. 6, а, кривые 1 и 2, соответственно) привело к увеличению среднего размера кристаллитов на 17 нм при незначительном сужении кривой распределения. При 470°С происходит укрупнение ОКР (в среднем на 2 нм) и сужение кривой распределения (рис. 6, а, кривая 3). Восстановление при 515°С (рис.6, а, кривая 4) приводит к дальнейшему сужению кривой распределения при увеличении среднего размера на 10 нм. Последующее повышение температуры металлизации почти на 300°С практически не приводит к увеличению среднего размера ОКР (рис. 6, а, кривая 5). При 800°С получен практически монодисперсный порошок железа с размером ОКР 75 нм.

Влияние времени металлизации при 440°С на распределение частиц по размерам показано на рис. 6, б. Восстановление в течение 10 мин не позволяет пройти металлизации до конца. В результате ОКР фазы ОЦК Fe имеют средний размер 51 нм и достаточно узкое распределение по размерам. При более длительном восстановлении средний размер кристаллитов увеличивается при одновременном расширении кривой распределения частиц по размерам. В восстановленном в течение 60 минут образце (рис. 6, б, кривая 2) размер ОКР возрос в среднем на 9 нм, а распределение по размерам черезвычайно широкое. Если же осуществить металлизацию при 440°С в течение 90 мин, то получается монодисперсный порошок при росте ОКР всего на 1 нм.






Поделиться с друзьями:


Дата добавления: 2014-01-03; Просмотров: 788; Нарушение авторских прав?; Мы поможем в написании вашей работы!


Нам важно ваше мнение! Был ли полезен опубликованный материал? Да | Нет



studopedia.su - Студопедия (2013 - 2024) год. Все материалы представленные на сайте исключительно с целью ознакомления читателями и не преследуют коммерческих целей или нарушение авторских прав! Последнее добавление




Генерация страницы за: 0.009 сек.
