Автоматизация биомеханического контроля

Для точной оценки движений человека используют измерительную аппаратуру. Измерительные приборы должны соответствовать требованиям точности, стабильности, устойчивости, изоляции токоведущих частей и механической добротности.

Все измерительные системы включают в себя датчики биомеханических характеристик с усилителями и преобразователями, каналы связи и регистрирующее устройство (запоминающее и воспроизводящее).

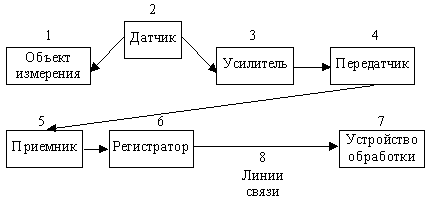

Рис.2. Схема состава измерительной системы.

Датчик – первое звено измерительной системы, воспринимает изменения показателя. Закрепляется на теле человека или вне его.

Датчик, закрепленный на теле человека, должен иметь минимальный вес и не стеснять движения. Это, например, маркеры суставов, электромиографические электроды, датчики суставного угла или ускорения. Датчики также размещают на инвентаре, снарядах, покрытиях, на которых выполняется упражнение



Усилитель характеризуется коэффициентом усиления.



Информация от датчиков передается по телеметрическому каналу.

  Виды телеметрии Линии связи
1. 2. 3. 4. Фототелеметрия Акустическая телеметрия Проводная телеметрия Радиотелеметрия Свет Звук Провода Электромагнитные волны



Зарегистрировать информацию можно (результат регистрации – график, магнитная лента):

а) индикаторы (тепловые, световые, химические);

б) счетчики (механические, электронные и др.);

в) самописцы (перьевые, струйные, тепловые);

г) осциллографы (шлейфные и электронные).

Метод тензодинамометрии (сконструирован А.Б. Абалаковым) позволяет зарегистрировать и измерить усилия, развиваемые спортсменом при выполнении различных физических упражнений. Спортсмен оказывает механическое воздействие на снаряды и покрытие, которые в результате этого деформируются. Величину деформации можно зарегистрировать с помощью тензодатчиков, наклеенных на упругий элемент.

Используют проволочные, фольговые и полупроводниковые тензодатчики. Для измерения трех составляющих усилия их наклеивают на три взаимно перпендикулярные плоскости. В качестве измерительного и регистрирующего устройства используют осциллограф. Наиболее распространены динамографическая платформа для трехкомпонентной записи опорного давления.

Метод акселерометрии позволяет зарегистрировать ускорения движения тела и его звеньев. Состоит из датчиков ускорения, наклеенных на тело человека или на снаряд, усилительной аппаратуры и регистрирующей аппаратуры (осциллограф или магнитофон). Для ориентации вектора ускорения используется синхронизированная двух- или трехплоскостная видеосъемка.

Метод электрогониометрии предназначен для измерения величины суставных углов при движении тела человека. Он предназначен для измерения подвижности и изменения углов во времени.

Гониометр состоит из двух тонких стержней, концы которых соединены шарниром. Между планками закреплен электрический преобразователь. Через проводную связь информация поступает на усилитель, преобразователь и регистратор. Запись изменения углов называется гониограммой. Запись информации от нескольких углов называется полигониометрией.

Близкими к этому методу являются ангулография (запись углов сгибания и разгибания нижних конечностей), ихнографии и подографии (запись следов при ходьбе и беге)

Рентгенографический метод позволяет определить теоретически допустимую амплитуду движения, рассчитав ее на основании рентгенологического анализа строения сустава.

Метод электромиографии – способ регистрации и анализа биологической активности мышц. Позволяет изучить активность отдельных мышц, длительность работы и согласованность в работе мышц с помощью регистрации разности потенциалов. Установка состоит из электродов, наложенных на кожу над соответствующей мышцей, усилителя биопотенциалов и регистрирующего устройства.

Метод стабилогрфии используется для определения колебания ОЦТ тела при попытке сохранения равновесия.



Электромеханический спидограф или фото- (лазеро-) электрическая установка для определения скорости одиночных движений.

Самым простым из них является электромеханический спидограф, состоящий из лентопротяжного механизма с отметчиками времени и расстояния. К ним присоединена через катушку с тормозом леска, другой конец которой крепится к поясу спортсмена. Во время бега (или плавания, гребли и т.п.) вытягивание лески приводит к замыканию контактов, и писчики отмечают на ленте время (через каждые 0,02 с) и расстояние (через 1 м).

Более предпочтительной в этом смысле является фотоэлектронная установка. Она состоит из фотоэлементов, усилителя и регистрирующего устройства (электронных часов, осциллографа, самописца и т.п.). Фотоэлектронные датчики располагаются в определенных точках дистанции (например, через каждые 3 м для бега на 30 м или через каждые 5 м для бега на 100 м); при пересечении линии датчиков изменяется их освещенность, и ВИУ срабатывает.
