Лекция №6. Классификация, объемно-планировочные решения и конструктивные схемы промышленных зданий






Классификация, объемно-планировочные решения и конструктивные схемы промышленных зданий



Классификация



Промышленное строительство – это область строительства, занимающаяся созданием основных фондов промышленности, включая выполнение комплекса строительно-монтажных работ, связанных с возведением новых, а также расширением, модернизацией и реконструкцией существующих промышленных предприятий.

К промышленным зданиям предъявляются следующие требования: функциональные, технологические, экономические и архитектурно – эстетические.

К современным аспектам промышленного строительства относятся: технологический аспект, строительный аспект и градостроительный аспект.

Основным фактором, определяющим решение промышленного здания, является технологический процесс, осуществляющийся в здании. Он определяет размеры, форму, применяемые в здании конструкции, используемое инженерное и подъемно–транспортное оборудование и т.д.

Также на объемно – планировочные и конструктивные решения промзданий, кроме технологии производственного процесса влияет его внутренняя среда, т.е. ее физико-технологический аспект, рассматривающий как воздушную внутреннюю среду в целом, так и ее световой, температурно – влажностный и шумовой режимы в частности.

Промышленные здания имеют несколько основных групп классификаций. Прежде всего, промышленные здания классифицируются по отраслям производства. Промпредприятия в пределах отрасли имеют однородное экономическое назначение продукции, характер технологического процесса, вид обрабатываемого сырья т.д. Крупные отрасли (например, машиностроение) делятся на более мелкие (для машиностроения – автостроение, тракторостроение и т.д.)

Промышленные здания, независимо от отрасли промышленности подразделяются на 4 основные группы в соответствии со своим функциональным назначением, а именно на: производственные (основные цеха), энергетические (ТЭЦ, подстанции и т.д.), транспортно–складские (гаражи, склады и т.д.) и вспомогательные (АБК).

В состав промпредприятий кроме промзданий обычно входят и инженерные сооружения, такие, как мостовые строения, мачты, опоры ЛЭП, дымовые трубы, градирни, емкостные сооружения и т.д. и т.п.

Наиболее широкая группа классификации промзданий базируется на их различных объемно–планировочных и конструктивных решениях, на различных характеристиках технологических процессах и т.д.

Промышленные здания в этой группе классификации подразделяются по следующим признакам:

§ По числу пролетов – однопролетные и многопролетные одноэтажные производственные здания;

§ По числу этажей – одноэтажные, двухэтажные, многоэтажные и смешанно – этажные промздания;

§ По наличию подъемно-транспортного оборудования – крановые и бескрановые здания;

§ По конструктивным схемам покрытия – плоские, плоскостные, пространственные и висячие покрытия промзданий;

§ По материалу основных несущих конструкций – железобетонные, металлические, деревянные или кирпичные промздания;

§ По конструктивным системам – каркасные, бескаркасные промздания и здания с неполным каркасом;

§ По системе отопления – отапливаемые и неотапливаемые промздания;

§ По системе вентиляции – промздания с естественной вентиляцией, с искусственной вентиляцией и с кондиционированием воздуха;

§ По системе освещения – промздания с естественным боковым, естественным верхним, естественным комбинированным, искусственным и совмещенным освещением;

§ По профилю покрытия–фонарные и бесфонарные промздания;

§ По расположению опор (или по объемно – планировочному решению) – промздания пролетного, ячейкового и зального типов;

§ По принципу соответствия технологического процесса архитектурно – строительному решению здания – специализированные и универсальные промздания.

Некоторые другие признаки классификации производственных зданий будут приведены в лекции 15 «Генеральные планы промпредприятий».

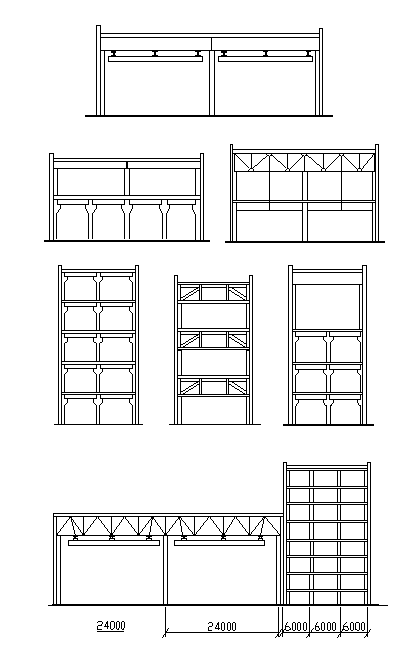

Рисунок 1. Производственные здания различной этажности.



а)





б) в)





г) д) е)





ж)





а – одноэтажное здание;

б – двухэтажное здание с укрупненной сеткой колонн верхнего этажа;

в – двухэтажное здание с подвеской перекрытия к усиленной стропильной конструкции;

г – многоэтажное здание с постоянной сеткой колонн на всех этажах;

д – многоэтажное здание с техническими этажами;

е – многоэтажное здание с укрупненной сеткой колонн верхнего этажа;

ж – здание смешанной этажности.

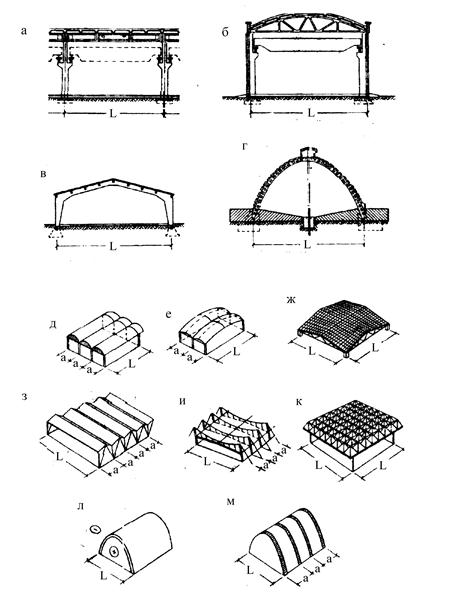

Рисунок 2. Конструктивные схемы покрытий каркасных промышленных зданий.





Плоскостные схемы покрытий:

а – по балкам; б – по фермам; в – по рамам; г – по аркам.

Пространственные схемы покрытий:

д – оболочки одинарной кривизны; е – оболочки двоякой кривизны; ж – оболочки двоякой кривизны в виде гиперболического параболоида; з – складки; и – висячие вантовые покрытия; к – перекрестно-стержневые покрытие («структура»);

л – пневматическое воздухо-опорное (пневмоопорное); м – пневматическое воздухо-несущее (пневмокаркасное).

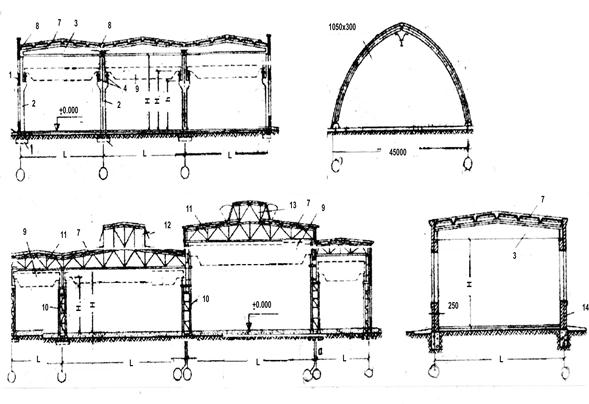

Рисунок 3. Основные типы промышленных зданий по материалам и конструктивным системам.

а – со сборным железобетонным каркасом; б – со стальным каркасом; в – с несущими конструкциями из деревянных трехшарнирных арок; г – с несущими кирпичными стенами и балочным покрытием.

1 – фундаменты;

2 – железобетонные колонны;

3 – железобетонные балки покрытия;

4 – подкрановые железобетонные балки;

5 – наружные стены;

6 – фундаментные балки;

7 – плиты покрытия;

8 – места расположения воронок внутреннего водостока;

9 – мостовые краны;

10 – стальные колонны;

11 – стальные фермы;

12 – светоаэрационный фонарь;

13 – аэрационный фонарь;

14 – несущая кирпичная стена;

Нк, Н, h – высоты цехов до определенных конструктивных элементов;

L, L1, L2 – пролеты основных несущих конструкций в цехах.

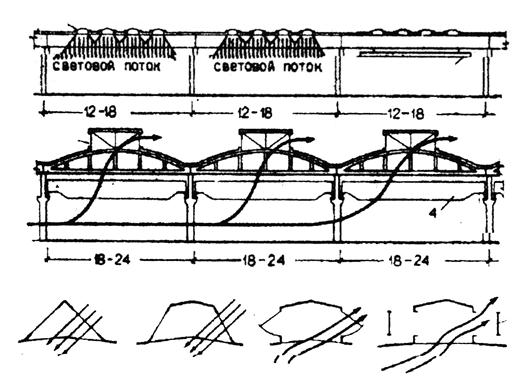

Рисунок 4. Производственные здания с фонарями.

а – со светопрозрачными зенитными фонарями (куполами);

б – со светоаэрационными фонарями-надстройками;

в – профиль светового зенитного треугольного фонаря;

г – профиль светового трапециевидного фонаря;

д – профиль светоаэрационного прямоугольного фонаря;

е – профиль аэрационного фонаря с ветроотбойными щитами;

1 – светоаэрационный фонарь;

2 – зенитный световой фонарь;

3 – подвесной кран;

4 – мостовой кран.
