Объемно планировочные решения и конструктивные схемы производственных зданий

Несмотря на разнообразие протекающих в промзданиях технологических процессов, при их проектировании в большинстве случаев применяются унифицированные объемно – планировочные и конструктивные решения, основанные на Единой Модульной Системе.

Для удобства унификации объем промздания расчленяются на отдельные части или элементы.

Объемно – планировочный элемент (ОПЭ) – это часть объема здания с размерами, равными высоте этажа, пролету и шагу здания (H_o, L_o, B_o).

Температурный блок – это часть здания, состоящая из нескольких ОПЭ и расположенная между температурными швами, между температурным швом и торцом здания, или между торцами здания (в зависимости от его размеров).

Система унификации и типизации охватывает не только отдельные фрагменты здания, но и здание в целом. Кроме ОПЭ (или унифицированного ОПЭ – УОПЭ) существуют унифицированный типовой пролет (УТП) и унифицированный типовой блок, или секция (УТБ или УТС).

Основные линейные размеры УОПЭ принимаются в зависимости от этажности здания и наличия в нем подъемно – транспортного оборудования для трех основных случаев:

§ Для одноэтажных зданий без кранов и с подвесными кранами грузоподъемностью до 5 тонн;

§ Для одноэтажных крановых зданий;

§ Для многоэтажных промзданий.

Для первого случая высота колонн Н_о обычно принимается от 3 до 18м; пролет основных несущих конструкций L_o от 6 до 30м; шаг В_о от 6 до 18 метров. Наиболее часто используется L_o=18 и 24м и В_о=6м.

Для второго случая принимается Н_о от 6 до 18м; L_o от 12 до 36м и В_о также от 6 до 18 метров. Наиболее часто используется пролеты 18 и24м и шаги 6 и 12м.

Для третьего случая высота этажа Н_о принимается от 3,6 до 7,2м; пролет L_o – от 6 до 12м и шаг В_о=6м. Наиболее часто распространены сетки колонн 6х6 и 9х6м и высота этажа 4,8 и 6,0м.

Объемно – планировочные решения промзданий должны быть, возможно более простыми, что эффективно достигается применением унифицированных объемно – планировочных и конструктивных решений.

Значительное влияние на объемно – планировочные и конструктивные решения промышленных зданий оказывают природно-климатические характеристики района строительства и требования пожарной безопасности.

В подавляющем большинстве случаев решения одноэтажных и многоэтажных промышленных зданий выполняются в каркасной системе.

Выбор этажности производственного здания является одной из главных задач, возникающих в процессе проектирования. При выборе этажности основным критерием следует считать экономические показатели, полученные на основе сравнения вариантов возможных решений, если какие либо из технологических требований заведомо не определяют необходимостью этажность.

Унификация промзданий предусматривает определенную систему привязки конструктивных элементов к модульным разбивочным осям. Эта система позволяет получить идентичные решения различных конструктивных узлов и возможность взаимозаменяемости конструкций.

Система привязок позволяет в наибольшей степени применять унифицированные конструкции без использования разнообразных доборных элементов.

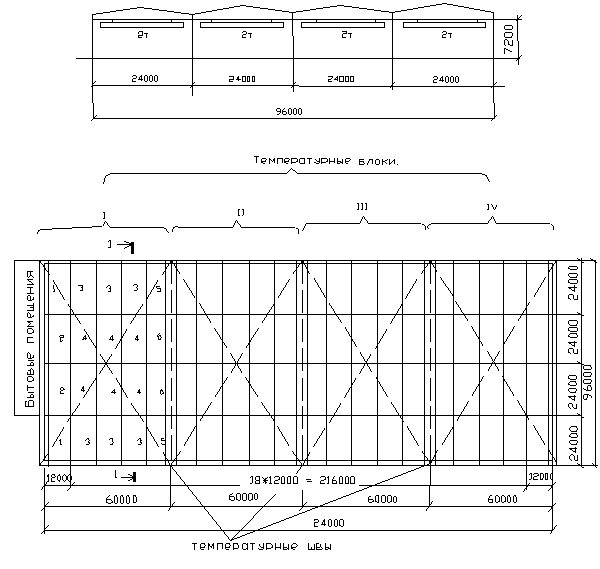

Рисунок 1. Членение габаритной схемы производственного здания на температурные блоки и объемно – планировочные элементы.

1 – угловые ОПЭ (УОПЭ);

2 – торцевые ОПЭ (УОПЭ);

3 – боковые ОПЭ (УОПЭ);

4 – средние (рядовые) ОПЭ (УОПЭ);

5 – боковые ОПЭ (УОПЭ) у температурного шва;

6 – средние (рядовые) ОПЭ (УОПЭ) у температурного шва.

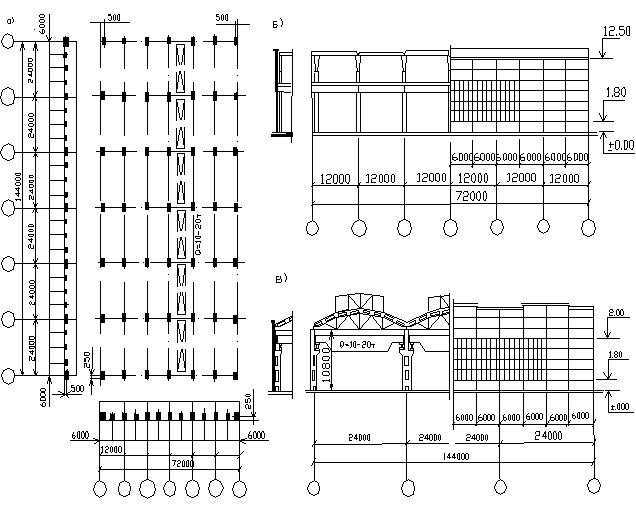

Рисунок 2. Пример объемно – планировочного и конструктивного решения унифицированной типовой секции производственного здания.

а – план унифицированной секции;

б – продольный разрез унифицированной секции и пример решения главного фасада;

в – поперечный разрез унифицированной секции и пример решения торцевого фасада.

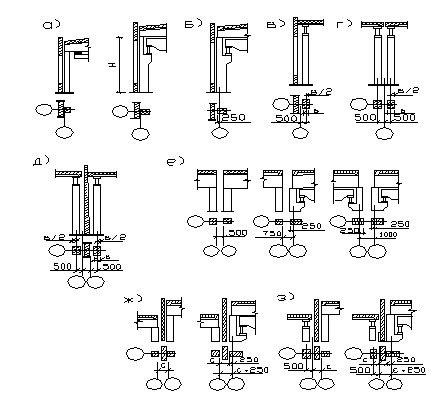

Рисунок 3. Привязка конструктивных элементов одноэтажных производственных зданий к разбивочным осям.

а – «нулевая привязка» к продольной оси для зданий без кранов и при кранах Q£ 30т и при высоте колонн Н_к£ 14,4м;

б – «привязка 250» при кранах Q > 30т; при высоте колонн Н_к ³ 15,6м; при шаге колонн В=12м и высоте колонн Н_к ³ 8,4м;

в – привязка к торцевой поперечной оси;

г – привязка колонн среднего ряда к поперечной оси у температурного шва;

д – привязка колонн среднего ряда к поперечным разбивочным осям у температурного шва со вставкой;

е – привязка колонн и размеры вставок у продольных температурных швов;

ж,з – привязки колонн и размеры вставок в местах сопряжения разновысоких параллельных и перпендикулярных пролетов.

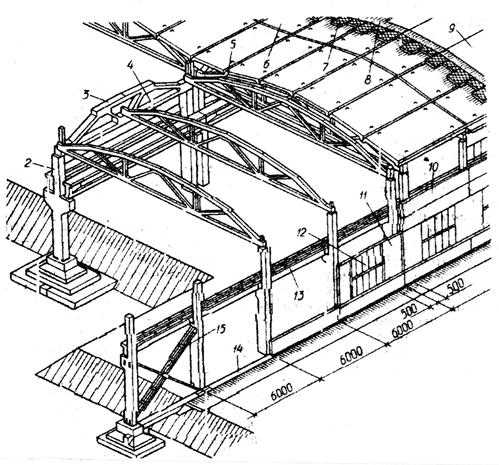

Рисунок 4. Железобетонный каркас производственного здания.

1 – сборный фундамент;

2 – колонна среднего ряда;

3 – подстропильная ферма;

4 – стропильная ферма;

5 – температурный шов;

6 – сборная железобетонная плита покрытия;

7 – утеплитель по пароизоляции;

8 – цементно – песчаная стяжка;

9 – кровельный ковер (рубероид на мастике);

10 – рядовая стеновая панель;

11 – простеночная панель;

12 – окно;

13 – железобетонная подкрановая балка;

14 – фундаментная балка;

15 – крестовые металлические связи.

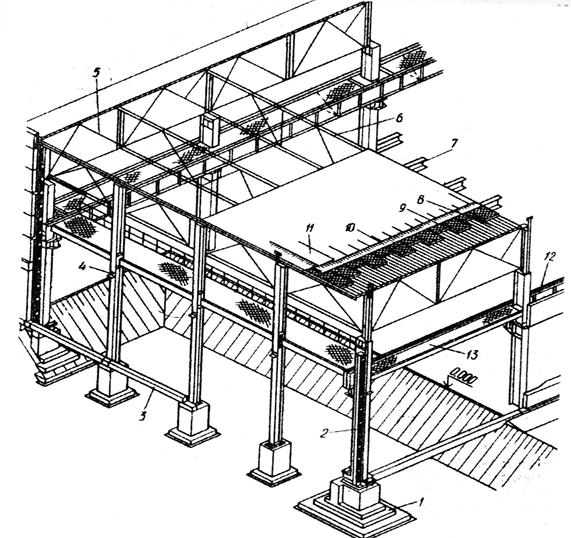

Рисунок 5. Стальной каркас производственного здания со стропильными и подстропильными фермами.

1 – фундамент;

2 – стальная колонна;

3 – фундаментная балка;

4 – стойка фахверка;

5 – подстропильная ферма;

6 – стропильная ферма;

7 – металлические прогоны;

8 – металлический профилированный лист;

9 – утеплитель по пароизоляции;

10 – цементно-песчаная стяжка;

11 – кровельный рубероидный ковер;

12 – стальная подкрановая балка;

13 – ходовой мостик.
