ВОПРОС 3. Характеристики центробежных насосов

Теоретическая подача



VТ=F2Cr2 =(πD2- zδ) bC2 sinα2 (1)



где F2- площадь свободного сечения каналов по внешней окружности рабочего колеса; Cr2 – радиальная составляющая абсолютной скорости жидкости на выходе из рабочего колеса; D2- наружный диаметр колеса; z- число лопаток; δ- толщина лопатки; b-ширина колеса, С2-результирующая составляющая абсолютной скорости на выходе, d2-угол между результирующей и тангенциальной составляющими абсолютной скорости жидкости (рис.10.)

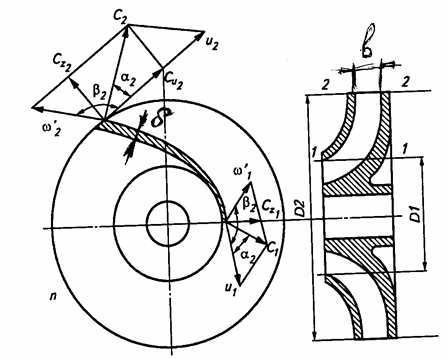

Рис.10. К выводу основного уравнения центробежных насосов

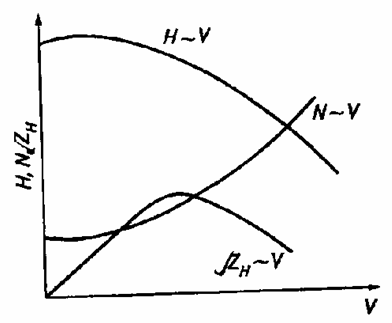

Рис.11.Частная характеристика центробежного насоса
