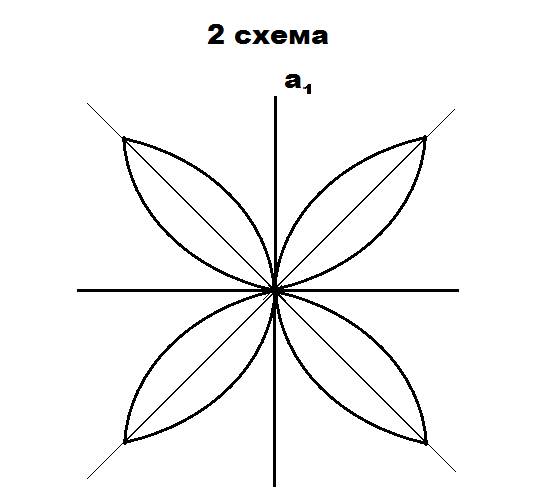

Построена на двух и более плоскостях симметрии в результате пересечения, которых возникает симметричная композиция розетки.

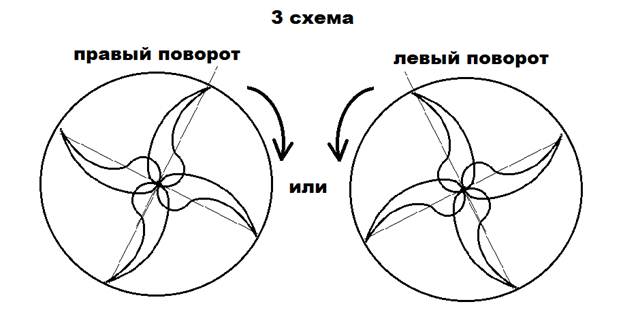

Построена на использовании только одной оси симметрии, которая на плоскости превращается в ось симметрии, в такой композиции просматривается либо левый, либо правый поворот. Сколько угодно повторений, пока хватает места.

Особо выделяется типографический орнамент построенный по 3 схеме по шаблону методом обводки и печати.

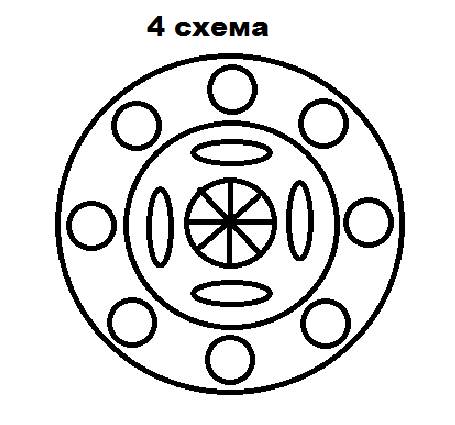

Вариант сложной розетки в ней всегда есть ось или центр симметрии. Построение розетки начинается от центра, суть заключается в использовании нескольких концентрических окружностей, композиция развивается благодаря, добавлению новых плоскостей или осей симметрии. Каждая композиция делится на определенное количество частей.

Следует помнить, что любой стилизованный узор, заключенный в круг даже асимметричный создает впечатление орнамента.

Орлов Илья 6 октября 13 [email protected]

А: усилители, генераторы, преобразователи спектров, содержащие активные элементы, фильтры содержащие активные

П: фильтры, преобразователи спектров, аттенюаторы, делители.

АКТИВНЫЕ ЭЛЕМЕНТЫ электрических цепей.

Активными называются элементы цепи, которые отдают энергию в цепь, т.е. источники энергии. Существуют независимые и зависимые источники.

Независимые источники: источник напряжения и источник тока.

Зависимыми (управляемыми) источниками напряжения (тока) называются источники величина напряжения (тока) которых зависит от напряжения или тока другого участка цепи.

Это - электронные лампы, транзисторы, усилитель, работающий в линейном режиме, квантовый усилитель.

Рис. 2.1а

R_вн <, > R_н

R_н >> R_г – источник напряжения;

R_{н <<} R_г - источник тока;

Различают четыре типа зависимых источников.

1. ИНУН – источник напряжения, управляемый напряжением:

а) нелинейный, б) линейный,

μ – коэффициент усиления напряжения

Пример: истоковый повторитель (полевой транзистор)

2. ИНУТ - источник напряжения, управляемый током: а) нелинейный, б) линейный,

r – передаточное сопротивление

Пример: эмиттерный повторитель (биполярный транзистор)

3. ИТУТ – источник тока, управляемый током: а) нелинейный, б) линейный, β - коэффициент усиления тока

Пример: схема усилительного каскада с ОЭ (биполярный транзистор)

4. ИТУН – источник тока, управляемый напряжением: а) нелинейный, б) линейный,

S - крутизна (передаточная проводимость)

Пример: схема усилительного каскада с ОИ (полевой транзистор)

Из ТОЭ:

Электрические цепи:
- линейные;

- параметрические

- нелинейные;

Примеры:

Рис. 2.1б примеры цепей, линейная, параметрическая, нелинейная цепи

Линейные цепи описываются линейными дифференциальными уравнениями с постоянными коэффициентами, порядок зависит от числа реактивных элементов.

RC dU_вых/dt +U_вых= U_вх (2.1)

Параметрические цепи – один или несколько элементов являются функцией времени, описываются дифференциальными уравнениями, коэффициенты которых зависят от времени.

R(t)C dU_вых/dt +U_вых= U_вх (2.2)

Нелинейные цепи описываются нелинейными дифференциальными уравнениями, где коэффициенты зависит от входных и выходных воздействий.

f(i_д)+U_вых=U_вх (2.3)

В линейных цепях не меняется частотный спектр, но меняются амплитудный и фазовый спектры (искажения).

Параметрические цепи добавляют новые спектральные составляющие. Частотный состав не зависит от величины входного и выходного воздействия.

Нелинейные цепи также обогащают выходной спектр, но амплитудный спектр зависит от величины входного и выходного сигнала.

ПРЕОБРАЗОВАТЕЛИ СПЕКТРА

Преобразователи спектра - модуляторы и демодуляторы и преобразователи частоты, для построения их используются нелинейные и параметрические цепи.

Когерентные демодуляторы строят с использованием параметрических цепей, некогерентные – нелинейные цепи.

УСИЛИТЕЛИ, АВТОГЕНЕРАТОРЫ, для построения их используются линейные цепи, активные.

ФИЛЬТРЫ для построения их используются линейные цепи, пассивные и активные.
