Нормирование микронеровностей деталей

Отклонением расположения называется отклонение реального положения рассматриваемого элемента (поверхности, оси или плоскости симметрии) от номинального (заданного) расположения. Под номинальным понимается расположение, определяемое номинальными координирующими размерами.

Допуском расположения называется предел, ограничивающий допускаемое значение отклонения расположения поверхностей.

Отклонением формы называется отклонение формы реальной поверхности детали от номинальной формы поверхности.

Допуском формы называется наибольшее допускаемое значение отклонения формы.

В основу нормирования отклонений формы заложен принцип прилегающих поверхностей и профилей. Прилегающей окружностью называют окружность минимального диаметра, описанную вокруг реального профиля наружной поверхности или максимального диаметра, вписанную в реальный профиль внутренней поверхности.

а	б
в

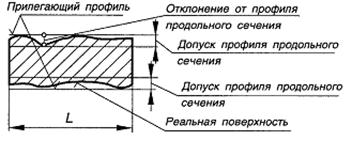

Рис. 1. Прилегающие и реальные поверхности. а – при отклонении от цилиндричности; б – при отклонении от круглости; в – при отклонении профиля продольного сечения.

Отклонением профиля продольного сечения цилиндрической поверхности называют наибольшее расстояние точек, образующих реальную поверхность в плоскости проходящей через ее ось, до соответствующей стороны прилегающего профиля. Частными случаями такого отклонения являются конусность, бочкообразность, седлообразность и изогнутость.
