А б в г





Рис. 2 Частные случаи отклонения профиля продольного сечения: а- конусность, б-бочкообразность, в – седлообразность, г - изогнутость



Допуски формы цилиндрических поверхностей нормируют по 16 степеням точности. При необходимости значения отклонений профиля указывают текстом в технических требованиях чертежа, например «Овальность поверхности А не более 0,01 мм».



Табл. 1. Наименования и условные обозначения

допусков расположения формы.



№ п Вид допуска и его обозначение по ГОСТ 2464-81 Изображение
Допуск цилиндричности
Допуск круглости
Допуск профиля продольного сечения цилиндрической поверхности ____ ____
Допуск плоскостности
Допуск прямолинейности __
Допуск торцевого или радиального биения
Допуск полного биения
Допуск формы заданного профиля
Допуск формы заданной поверхности

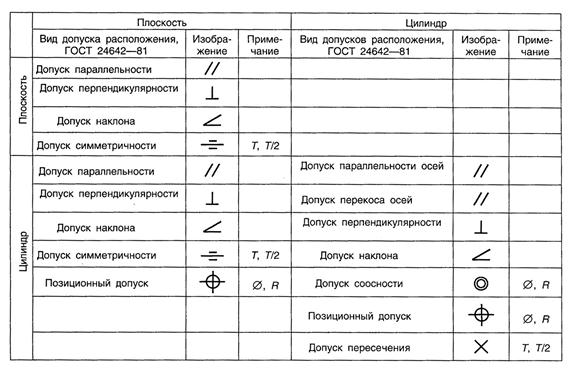

Табл. 2. Условное обозначения допусков расположения поверхностей





В графе «Примечание» указаны допуски, которые могут назначаться либо в радиусном, либо в диаметральном выражении

  а     б   в
г д   е


Рис. 3. Допуски, отклонений расположения



Буквами А, Б и т.д. обозначены поверхности. Поверхность, обозначенная затемненным треугольником, называется базовой.

Пример расшифровки обозначения: а) – допуск параллельности поверхности Б относительно базовой поверхности А: Т=0,008 мм; б) допуск симметричности элемента Б относительно базового элемента А: Т=0,02 мм; в) позиционный допуск отверстия Æ10 относительно базовой поверхности Е: Т =0,2 мм на диаметр; г) допуск соосности отверстий А и Б относительно базовых поверхностей Г и Д: Т=0,2 мм на диаметр; д) допуск полного торцевого биения поверхности А относительно базовой поверхности Б: Т=0,012 мм; е) допуск плоскостности заданной поверхности Т=0,1 мм на базовой длине 100 мм.
