Лекция 4. 1. Как следует при работе держать карандаш?

Вопросы для самопроверки

1. Как следует при работе держать карандаш?

2. Как следует применять прием наращивания штрихов?

ТЕМА 4. Работа чертежным пером (2 часа)



1. Чертежные перья и ручки

Черчение выполняется специальными чертежными перьями, имеющими по сравнению с канцелярскими перьями меньшие размеры и тонкий рабочий конец. Чертежные перья изготавли­вают из стали высших сортов под № 41, 44, 290, 291 и 2350.

Тонкий конец этих перьев позволяет получать линии толщи­ной 0,1 мм. Перья 41 и 2350 более жесткие и с более толстым концом. Поэтому их используют при черчении на пластике, фо­тобумаге, кальке.

Для чертежного пера предназначен специальный держа­тель—чертежная ручка. От канцелярской ручки она отлича­ется меньшими размерами и тем, что кончик чертежного пера можно предохранить от повреждений, вставив перо в ручку острым концом вовнутрь. Вместо чертежной ручки можно поль­зоваться и канцелярской, однако перо из нее после работы, на­пример при транспортировке, следует вынимать.

Перо в ручке должно держаться прочно. В противном слу­чае чертить такой ручкой невозможно. При работе ручку дер­жат так, чтобы бумаги касались обе створки пера. Тушь набирают на внешнюю сторону пера в небольшом количестве, не дотрагиваясь пером до дна тушницы. На новое чертежное перо тушь может плохо ложиться. Поэтому его нужно 2—3 раза про­нести через пламя. Перед началом работы перо и тушь опробывают на отдельном листе бумаги. При высыхании туши перо аккуратно протирают влажной тряпочкой. Чистить перо чер­тежной бумагой недопустимо.

В процессе работы чертежные инструменты тупятся. По­этому периодически их необходимо затачивать. Заточку и шли­фовку производят на мелкозернистых брусках, наждачной бу­маге.

Для выявления дефектов инструмента, а также для конт­роля качества чертежа и измерения толщин линий применяют измерительную лупу и шкалу толщин линий. Измерительная лупа имеет 10х увеличение и шкалу с делениями в 0,1 мм (рис. 23, а, б). Четкость изображения достигается передвиже­нием окуляра по вертикали. Вместо измерительной лупы можно пользоваться простыми лупами с увеличением не ме­нее 5х.



Для определения толщины линии широко используется шкала толщин линий (рис. 23, б). Толщина вычерченной линии определяется сопоставлением этой линии со шкалой толщин на глаз. При черчении необходимая толщина устанавливается в рейсфедере путем проб и сравнения со шкалой. К чертежным перьям предъявляют следующие требования (рис. 24). Створки пера не должны иметь просвета, в против­ном случае тонкие линии не получатся. Створки должны иметь одинаковую длину, т. е. сходиться в одной точке и находиться в одной плоскости. Ширина их также должна быть одинаковой. При разной ширине створок линия будет толстой, при разной длине и положении в разных плоскостях — рваной, не сплош­ной. Поэтому перед работой перья тщательно проверяют.

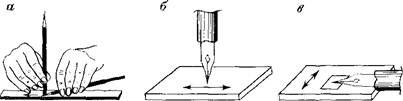

Раздвоение пера устраняют надавливанием на внутреннюю сторону створок карандашом. При этом чертежную ручку слегка приподнимают, а карандаш сдвигают к концу пера (рис. 25, а). Далее приступают к заточке пера. Разную длину створок устраняют, стачивая на бруске длинную створку до уровня короткой (рис. 25,6). Делают это с легким

Рис. 25. Устранение дефектов пера



нажимом, держа ручку перпендикулярно к поверхности бруска. После того как створки пера станут одинаковыми по длине, присту­пают к заточке боковых граней. Для этого в разрез пера встав­ляют тонкий плотный кусочек бумаги и легким нажимом зата­чивают широкую створку (рис. 25,0). Ширина каждой створки пера должна быть не более 0,15 мм. Образовавшиеся после за­точки на створках острые грани закругляют на бруске.

12. техника работы чертежным пером

Чертежное перо широко применяется в топографическом черче­нии. Им вычерчивают сложные по форме и небольшие по раз­меру условные знаки, горизонтали сложной рисовки, надписи, исправляют дефекты линий, проведенных другими инструмен­тами. Высокое качество чертежа зависит, в свою очередь, от качества пера и умения владеть им.

В топографическом черчении при работе пером широко при­меняется метод наращивания (рис. 26, а), который заключается в следующем. Движением пера сверху вниз (на себя) прочер­чивают штрих длиной до 1 мм, после чего перо отрывают от бумаги и от середины первого штриха, перекрывая его, прово дят второй и т. д., пока не будет вычерчена вся линия. У не­опытного чертежника часто получается «елочка», т. е. не ров­ная тонкая линия, а линия с зазубринами. Наращивание сле­дует выполнять без нажима на перо. Толстый штрих получают вычерчиванием двух параллельных тонких штрихов, интервал между которыми затушевывается. При вычерчивании сложных линий различных направлений чертеж постоянно поворачивают так, чтобы наращивание штриха велось на себя.

Черчение пером начинают после подготовки пера и туши к работе. Перо должно отвечать указанным выше требованиям,


а тушь —правильно разведена. Бумаги чертежа и для пробы пера должны быть одного сорта. Туши на перо набирают не­много и только на тыльную сторону. При черчении перо должно давать на бумаге тонкие налитые линии толщиной 0,1 мм.

Хорошей тренировкой является выполнение упражнения по вычерчиванию пером штрихов различной формы и толщины (рис. 26,6): предварительно делают в карандаше разграфку для горизонтальных и вертикальных линий, а также для пер­вых штрихов. Прямые штрихи должны быть ровными, одина­ковой толщины, параллельными и на одинаковом расстоянии друг от друга. Это упражнение помогает развивать также на­выки в глазомерном определении толщин линий и интервалов между ними. Утолщенные штрихи заданного размера обяза­тельно должны выполняться по шкале толщин линий. Сначала вычерчивают тонкие (прямые и кривые) линии, затем —утол­щенные. Тонкие штрихи должны быть без заусенцев, утолщен­ные—иметь ровные четкие края. Дефекты штрихов должны быть устранены.

§ 13. исправление дефектов черчения

Для подчистки на чертеже, вычерченном тушью или окрашен­ном краской, применяют различные острые предметы: скаль­пель или ланцет, гравировальную иглу, лезвие безопасной бритвы. Более удобным и универсальным является скальпель. Им можно срезать, выскабливать, подрезать и поджимать про­черченные линии или пятна.

Неверное изображение можно срезать вместе с верхним слоем бумаги скальпелем или лезвием бритвы. Срез делается от краев изображения к его средине. Легкий изгиб лезвия по­зволяет снять тонкий самый верхний слой бумаги. Лезвие дер­жат слегка изогнуто и параллельно срезанному изображению.

Выскабливание выполняют изогнутой частью лезвия скаль­пеля очень легким нажимом, держа скальпель сначала верти­кально, а затем под углом 30—40° к поверхности бумаги. Об­разующиеся ворсинки бумаги заглаживают через кальку твер­дым гладким предметом.

Подрез выполняют в тех случаях, когда необходимо умень­шить толщину линии на значительном протяжении. В этом случае прочерченную линию разрезают, сдвигая в сторону не­нужную часть, которую потом срезают или выскабливают.

Поджим производят острой плоскостью ланцета, сдвигая различные утолщения линии (бугры, заусенцы и т. п.) в сто­рону прочерченной линии. Поджим лучше делать сразу после вычерчивания, когда тушь подсохла снаружи, но еще сохраняет влагу внутри. Ланцет в бумагу не врезают.

На месте исправления заново прочерченная линия, как пра­вило, имеет невысокое качество. Поэтому, чтобы тушь не расплывалась, нарушенное волокно бумаги покрывают раство­ром коллодия. Его можно приготовить самостоятельно, для чего в ацетоне нужно развести кусочки целлулоида (в весовом соот­ношении соответственно 1:7). Для закрепления применяют также раствор алюминиевых квасцов (одна чайная ложка на­сыщенного раствора на стакан воды).

В тех случаях, когда необходимо снять линию или пятно без дальнейшей работы на этом месте, изображение закраши­вают белой гуашью или составом типа «Штрих», применяемым в машинописи. Следует отметить, что при окраске акварельные краски на выскобленном месте задерживаются дольше, чем на ненарушенных участках бумаги, поэтому выскобленное место перед окраской покрывают квасцами.
