Объем легких. Частота дыхания. Глубина дыхания. Легочные объемы воздуха. Дыхательный объем. Резервный, остаточный объем. Емкость легких

Фазы дыхания.

Процесс внешнего дыхания обусловлен изменением объема воздуха в легких в течение фаз вдоха и выдоха дыхательного цикла. При спокойном дыхании соотношение длительности вдоха к выдоху в дыхательном цикле равняется в среднем 1:1,3. Внешнее дыхание человека характеризуется частотой и глубиной дыхательных движений. Частота дыхания человека измеряется количеством дыхательных циклов в течение 1 мин и ее величина в покое у взрослого человека варьирует от 12 до 20 в 1 мин. Этот показатель внешнего дыхания возрастает при физической работе, повышении температуры окружающей среды, а также изменяется с возрастом. Например, у новорожденных частота дыхания равна 60—70 в 1 мин, а у людей в возрасте 25—30 лет — в среднем 16 в 1 мин. Глубина дыхания определяется по объему вдыхаемого и выдыхаемого воздуха в течение одного дыхательного цикла. Произведение частоты дыхательных движений на их глубину характеризует основную величину внешнего дыхания — вентиляцию легких. Количественной мерой вентиляции легких является минутный объем дыхания — это объем воздуха, который человек вдыхает и выдыхает за 1 мин. Величина минутного объема дыхания человека в покое варьирует в пределах 6—8 л. При физической работе у человека минутный объем дыхания может возрастать в 7—10 раз.

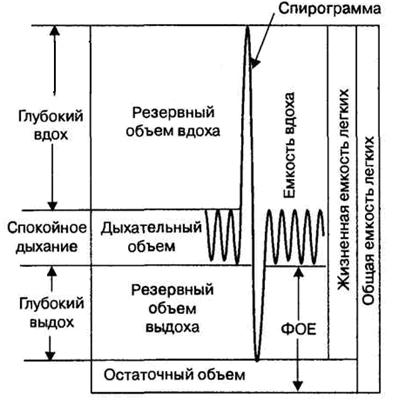

Рис. 10.5. Объемы и емкости воздуха в легких человека и кривая (спирограмма) изменения объема воздуха в легких при спокойном дыхании, глубоком вдохе и выдохе. ФОЕ — функциональная остаточная емкость.

Легочные объемы воздуха. В физиологии дыхания принята единая номенклатура легочных объемов у человека, которые заполняют легкие при спокойном и глубоком дыхании в фазу вдоха и выдоха дыхательного цикла (рис. 10.5). Легочный объем, который вдыхается или выдыхается человеком при спокойном дыхании, называется дыхательным объемом. Его величина при спокойном дыхании составляет в среднем 500 мл. Максимальное количество воздуха, которое может вдохнуть человек сверх дыхательного объема, называется резервным объемом вдоха (в среднем 3000 мл). Максимальное количество воздуха, которое может выдохнуть человек после спокойного выдоха, называется резервным объемом выдоха (в среднем 1100 мл). Наконец, количество воздуха, которое остается в легких после максимального выдоха, называется остаточным объемом, его величина равна примерно 1200 мл.

Сумма величин двух легочных объемов и более называется легочной емкостью. Объем воздуха в легких человека характеризуется инспираторной емкостью легких, жизненной емкостью легких и функциональной остаточной емкостью легких. Инспираторная емкость легких (3500 мл) представляет собой сумму дыхательного объема и резервного объема вдоха. Жизненная емкость легких (4600 мл) включает в себя дыхательный объем и резервные объемы вдоха и выдоха. Функциональная остаточная емкость легких (1600 мл) представляет собой сумму резервного объема выдоха и остаточного объема легких. Сумма жизненной емкости легких и остаточного объема называется общей емкостью легких, величина которой у человека в среднем равна 5700 мл.

При вдохе легкие человека за счет сокращения диафрагмы и наружных межреберных мышц начинают увеличивать свой объем с уровня функциональной остаточной емкости, и его величина при спокойном дыхании составляет дыхательный объем, а при глубоком дыхании — достигает различных величин резервного объема вдоха. При выдохе объем легких вновь возвращается к исходному уровню функциональной остаточной емкости пассивно, за счет эластической тяги легких. Если в объем выдыхаемого воздуха начинает входит воздух функциональной остаточной емкости, что имеет место при глубоком дыхании, а также при кашле или чиханье, то выдох осуществляться за счет сокращения мышц брюшной стенки. В этом случае величина внутриплеврального давления, как правило, становится выше атмосферного давления, что обусловливает наибольшую скорость потока воздуха в дыхательных путях.

2. Техника проведения спирографии.

Исследование проводят утром натощак. Перед исследованием пациенту рекомендуется находиться в спокойном состоянии на протяжении 30 мин, а также прекратить прием бронхолитиков не позже чем за 12 часов до начала исследования.

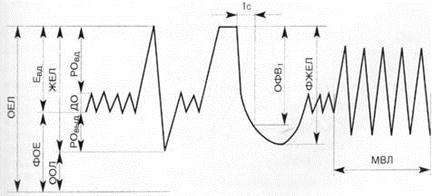

Спирографическая кривая и показатели легочной вентиляции приведены на рис. 2.

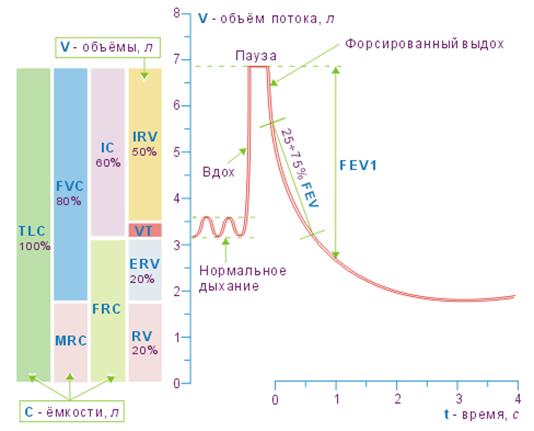

Рис. 2. Спирографическая кривая «объём потока – время» и показатели легочной вентиляции

Статические показатели (определяют во время спокойного дыхания).

Главными переменными, использующимися для отображения наблюдаемых показателей внешнего дыхания и для построения показателей-конструктов являются: объём потока дыхательных газов, V (л) и время t ©. Отношения между этими переменными могут быть представлены в виде графиков или диаграмм. Все они по являются спирограммами.

График зависимости объёма потока смеси дыхательных газов от времени называют спирограмма: объём потока – время.

График взаимозависимости объёмной скорости потока смеси дыхательных газов и объёма потока называют спирограмма: объёмная скорость потока – объём потока.

Измеряют дыхательный объем (ДО) — средний объем воздуха, который больной вдыхает и выдыхает во время обычного дыхания в состоянии покоя. В норме он составляет 500—800 мл. Часть ДО, которая принимает участие в газообмене, называется альвеолярным объемом (АО) и в среднем равняется 2/3 величины ДО. Остаток (1/3 величины ДО) составляет объем функционального мертвого пространства (ФМП).

После спокойного выдоха пациент максимально глубоко выдыхает — измеряется резервный объем выдоха (РОвыд), который в норме составляет 1000—1500 мл.

После спокойного вдоха делается максимально глубокий вдох — измеряется резервный объем вдоха (Ровд). При анализе статических показателей рассчитывается емкость вдоха (Евд) — сумма ДО и Ровд, которая характеризует способность легочной ткани к растяжению, а также жизненная емкость легких (ЖЕЛ) — максимальный объем, который можно вдохнуть после максимально глубокого выдоха (сумма ДО, РО_ВД и Ровыд в норме составляет от 3000 до 5000 мл).

После обычного спокойного дыхания проводится дыхательный маневр: делается максимально глубокий вдох, а затем — максимально глубокий, самый резкий и длительный (не менее 6 с) выдох. Так определяется форсированная жизненная емкость легких (ФЖЕЛ) — объем воздуха, который можно выдохнуть при форсированном выдохе после максимального вдоха (в норме составляет 70—80 % ЖЕЛ).

Как заключительный этап исследования проводится запись максимальной вентиляции легких (МВЛ) — максимального объема воздуха, который может быть провентилирован легкими за I мин. МВЛ характеризует функциональную способность аппарата внешнего дыхания и в норме составляет 50—180 л. Снижение МВЛ наблюдается при уменьшении легочных объемов вследствие рестриктивных (ограничительных) и обструктивных нарушений легочной вентиляции.

При анализе спирографической кривой, полученной в маневре с форсированным выдохом, измеряют определенные скоростные показатели (рис. 3):

1) объем форсированного выдоха за первую секунду (ОФВ₁) — объем воздуха, который выдыхается за первую секунду при максимально быстром выдохе; он измеряется в мл и высчитывается в процентах к ФЖЕЛ; здоровые люди за первую секунду выдыхают не менее 70 % ФЖЕЛ;

2) проба или индекс Тиффно — соотношение ОФВ₁ (мл)/ЖЕЛ (мл), умноженное на 100 %; в норме составляет не менее 70—75 %;

3) максимальная объемная скорость воздуха на уровне выдоха 75 % ФЖЕЛ (МОС₇₅), оставшейся в легких;

4) максимальная объемная скорость воздуха на уровне выдоха 50 % ФЖЕЛ (МОС₅₀), оставшейся в легких;

5) максимальная объемная скорость воздуха на уровне выдоха 25 % ФЖЕЛ (МОС₂₅), оставшейся в легких;

6) средняя объемная скорость форсированного выдоха, вычисленная в интервале измерения от 25 до 75 % ФЖЕЛ (СОС_25-75).

3. Спирограмма: объём потока – время. Отрезок спирограммы, включающий нормальное дыхание, максимальный вдох и форсированный выдох.

Обозначения на схеме.
Показатели максимального форсированного выдоха:
25 ÷ 75% FEV - объёмная скорость потока в среднем интервале форсированного выдоха (между 25% и 75%
жизненной ёмкости лёгких),
FEV1 - объём потока за первую секунду форсированного выдоха.

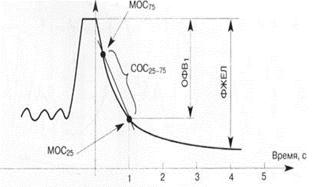

Рис. 3. Спирографическая кривая, полученная в маневре форсированного выдоха. Расчет показателей ОФВ₁ и СОС_25-75

Вычисление скоростных показателей имеет большое значение в выявлении признаков бронхиальной обструкции. Уменьшение индекса Тиффно и ОФВ₁ является характерным признаком заболеваний, которые сопровождаются снижением бронхиальной проходимости — бронхиальной астмы, хронического обструктивного заболевания легких, бронхоэктатической болезни и пр. Показатели МОС имеют наибольшую ценность в диагностике начальных проявлений бронхиальной обструкции. СОС_25-75 отображает состояние проходимости мелких бронхов и бронхиол. Последний показатель является более информативным, чем ОФВ₁, для выявления ранних обструктивных нарушений.
В связи с тем, что в Украине, Европе и США существует некоторое различие в обозначении легочных объемов, емкостей и скоростных показателей, характеризующих легочную вентиляцию, приводим обозначения указанных показателей на русском и английском языках (табл. 1).

Таблица 1. Наименование показателей легочной вентиляции на русском и английском языках

Наименование показателя на русском языке	Принятое сокращение	Наименование показателя на английском языке	Принятое сокращение
Жизненная емкость легких	ЖЕЛ	Vital capacity	VC
Дыхательный объем	ДО	Tidal volume	TV
Резервный объем вдоха	Ровд	Inspiratory reserve volume	IRV
Резервный объем выдоха	Ровыд	Expiratory reserve volume	ERV
Максимальная вентиляция легких	МВЛ	Maximal voluntary ventilation	MW
Форсированная жизненная емкость легких	ФЖЕЛ	Forced vital capacity	FVC
Объем форсированного выдоха за первую секунду	ОФВ1	Forced expiratory volume 1 sec	FEV1
Индекс Тиффно	ИТ, или ОФВ1/ЖЕЛ %		FEV1 % = FEV1/VC %
Максимальная объемная скорость в момент выдоха 25 % ФЖЕЛ, оставшейся в легких	МОС25	Maximal expiratory flow 25 % FVC	MEF25
Forced expiratory flow 75 % FVC	FEF75
Максимальная объемная скорость в момент выдоха 50 % ФЖЕЛ, оставшейся в легких	МОС50	Maximal expiratory flow 50 % FVC	MEF50
Forced expiratory flow 50 % FVC	FEF50
Максимальная объемная скорость в момент выдоха 75 % ФЖЕЛ, оставшейся в легких	МОС75	Maximal expiratory flow 75 % FVC	MEF75
Forced expiratory flow 25 % FVC	FEF25
Средняя объемная скорость выдоха в интервале от 25 % до 75 % ФЖЕЛ	СОС25-75	Maximal expiratory flow 25-75 % FVC	MEF25-75
Forced expiratory flow 25-75 % FVC	FEF25-75

Таблица 2. Наименование и соответствие показателей легочной вентиляции в различных странах

Украина	Европа	США
мос25	MEF25	FEF75
мос50	MEF50	FEF50
мос75	MEF75	FEF25
СОС25-75	MEF25-75	FEF25-75

Все показатели легочной вентиляции изменчивы. Они зависят от пола, возраста, веса, роста, положения тела, состояния нервной системы больного и прочих факторов. Поэтому для правильной оценки функционального состояния легочной вентиляции абсолютное значение того или иного показателя является недостаточным. Необходимо сопоставлять полученные абсолютные показатели с соответствующими величинами у здорового человека того же возраста, роста, веса и пола — так называемыми должными показателями. Такое сопоставление выражается в процентах по отношению к должному показателю. Патологическими считаются отклонения, превышающие 15—20 % от величины должного показателя.

5. СПИРОГРАФИЯ С РЕГИСТРАЦИЕЙ ПЕТЛИ «ПОТОК-ОБЪЁМ»

Спирография с регистрацией петли «поток-объем» — современный метод исследования легочной вентиляции, который заключается в определении объемной скорости движения потока воздуха вдыхательных путях и его графическом отображением в виде петли «поток—объем» при спокойном дыхании пациента и при выполнении им определенных дыхательных маневров. За рубежом этот метод называют спирометрией.

Целью исследования является диагностика вида и степени нарушений легочной вентиляции на основании анализа количественных и качественных изменений спирографических показателей.
Показания и противопоказания к применению метода аналогичны таковым для классической спирографии.

Методика проведения. Исследование проводят в первой половине дня, независимо от приема еды. Пациенту предлагают закрыть оба носовых хода специальным зажимом, взять индивидуальную простерилизованную насадку-мундштук в рот и плотно обхватить ее губами. Пациент в положении сидя дышит через трубку по открытому контуру, практически не испытывая сопротивления дыханию
Процедура выполнения дыхательных маневров с регистрацией кривой «поток—объем» форсированного дыхания идентична той, которая выполняется при записи ФЖЕЛ во время проведения классической спирографии. Больному надлежит объяснить, что в пробе с форсированным дыханием выдохнуть в прибор следует так, будто нужно погасить свечи на праздничном торте. После некоторого периода спокойного дыхания пациент делает максимально глубокий вдох, в результате чего регистрируется кривая эллиптической формы (кривая АЕВ). Затем больной делает максимально быстрый и интенсивный форсированный выдох. При этом регистрируется кривая характерной формы, которая у здоровых людей напоминает треугольник (рис. 4).

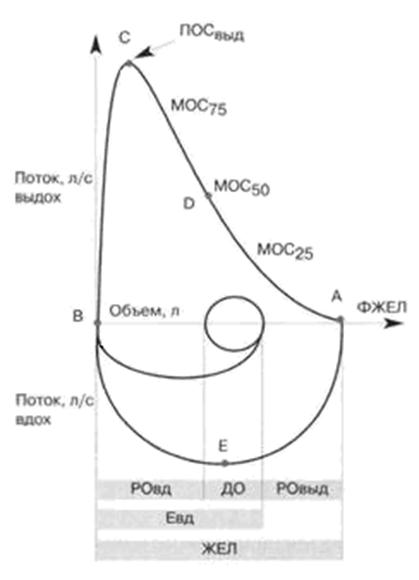

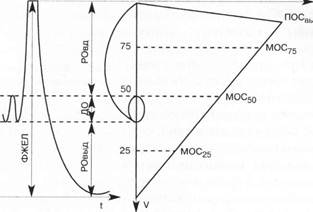

Рис. 4. Нормальная петля (кривая) соотношения объемной скорости потока и объема воздуха при проведении дыхательных маневров. Вдох начинается в точке А, выдох — в точке В. ПОСвыд регистрируется в точке С. Максимальный экспираторный поток в середине ФЖЕЛ соответствует точке D, максимальный инспираторный поток — точке Е

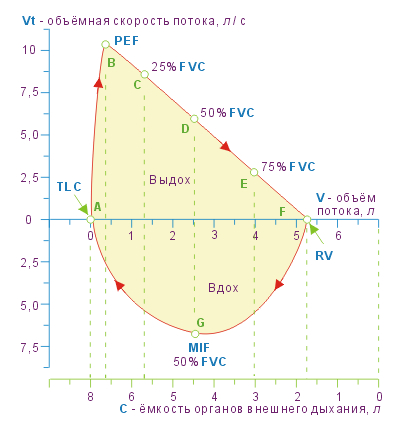

Обозначения на схеме. TLC - общая ёмкость лёгких, PEF - максимальная объёмная скорость потока форсированного выдоха, (пиковое значение на измерителе потока), FVC - жизненная ёмкость лёгких, оцененная при форсированном выдохе, ФЖЕЛ RVC - минимальная остаточная ёмкость лёгких, MIF - максимальная объёмная скорость потока форсированного вдоха

Спирограмма: объёмная скорость потока – объём потока форсированного вдоха/выдоха.

Максимальная экспираторная объемная скорость потока воздуха отображается начальной частью кривой (точка С, где регистрируется пиковая объемная скорость выдоха — ПОС_ВЫД)- После этого объемная скорость потока уменьшается (точка D, где регистрируется МОС₅₀), и кривая возвращается к изначальной позиции (точка А). При этом кривая «поток—объем» описывает соотношение между объемной скоростью воздушного потока и легочным объемом (емкостью легких) во время дыхательных движений.
Данные скоростей и объемов потока воздуха обрабатываются персональным компьютером благодаря адаптированному программному обеспечению. Кривая «поток—объем» при этом отображается на экране монитора и может быть распечатана на бумаге, сохранена на магнитном носителе или в памяти персонального компьютера.
Современные аппараты работают со спирографическими датчиками в открытой системе с последующей интеграцией сигнала потока воздуха для получения синхронных значений объемов легких. Рассчитанные компьютером результаты исследования печатаются вместе с кривой «поток—объем» на бумаге в абсолютных значениях и в процентах к должным величинам. При этом на оси абсцисс откладывается ФЖЕЛ (объем воздуха), а на оси ординат — поток воздуха, измеряемый в литрах в секунду (л/с) (рис. 5).

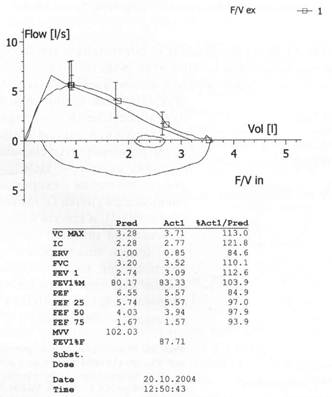

Фамилия: Идент. Номер: 4132 Имя: Дата рождения: 11.01.1957 Возраст: 47 Years Пол: female Вес: 70 kg Рост 165.0

Рис. 5. Кривая «поток-объем» форсированного дыхания и показатели легочной вентиляции у здорового человека

Рис. 6 Схема спирограммы ФЖЕЛ и соответствующей кривой форсированного выдоха в координатах «поток-объем»: V — ось объема; V' — ось потока

Петля «поток—объем» представляет собой первую производную классической спирограммы. Хотя кривая «поток—объем» содержит в основном ту же информацию, что и классическая спирограмма, наглядность соотношения между потоком и объемом позволяет более глубоко проникнуть в функциональные характеристики как верхних, так и нижних дыхательных путей (рис. 6). Расчет по классической спирограмме высокоинформативных показателей МОС₂₅, МОС₅₀, МОС₇₅ имеет ряд технических трудностей при выполнении графических изображений. Поэтому его результаты не обладают высокой точностью В связи с этим лучше определять указанные показатели по кривой «поток—объем».
Оценка изменений скоростных спирографических показателей осуществляется по степени их отклонения от должной величины. Как правило, за нижнюю границу нормы принимается значение показателя потока, что составляет 60 % от должного уровня.

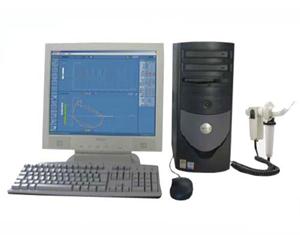

MICRO MEDICAL LTD (UNITED KINGDOM)

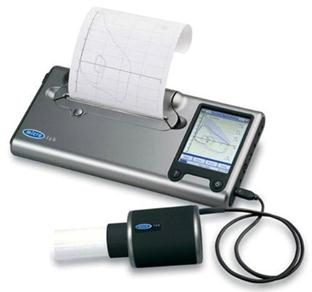

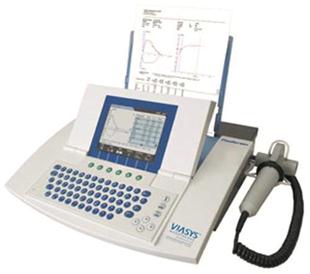

Спирограф MasterScreen Pneumo	Спирограф FlowScreen II

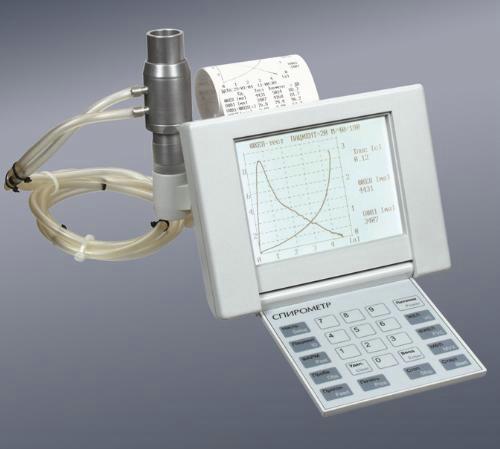

Спирометр-спирограф СпироС-100 АЛЬТОНИКА, ООО (РОССИЯ)

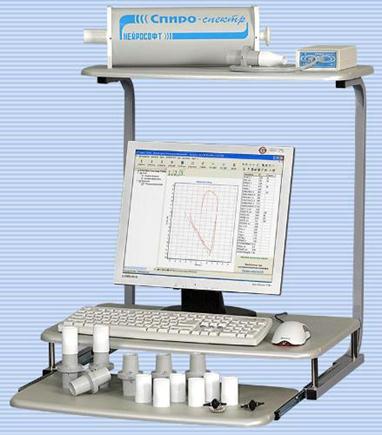

Спирометр СПИРО-СПЕКТР НЕЙРО-СОФТ (РОССИЯ)
