Иерархия в кабельной системе

Структурированная кабельная система (СКС)

Введение

Принимаю доклад дежурного по аудитории. Осматриваю внешний вид курсантов, порядок в аудитории, наличие личного состава. Называю тему, цель занятия, рассматриваемые учебные вопросы, поясняю особенности проведения занятия и актуальность рассматриваемой темы.

Учебные вопросы (основная часть):

Кабельная система является фундаментом любой сети. Ответом на высокие требования к качеству кабельной системы стали структурированные кабельные системы.

Структурированная кабельная система (Structured Cabling System, SCS) - это набор коммутационных элементов (кабелей, разъемов, коннекторов, кроссовых панелей и шкафов), а также методика их совместного использования, которая позволяет создавать регулярные, легко расширяемые структуры связей в вычислительных сетях.

При построении структурированной кабельной системы подразумевается, что каждое рабочее место на предприятии должно быть оснащено розетками для подключения телефона и компьютера, даже если в данный момент этого не требуется. То есть хорошая структурированная кабельная система строится избыточной. В будущем это может сэкономить средства, так как изменения в подключении новых устройств можно производить за счет перекоммутации уже проложенных кабелей.

СКС планируется и строится иерархически, с главной магистралью и многочисленными ответвлениями от нее (рис. 14.1).

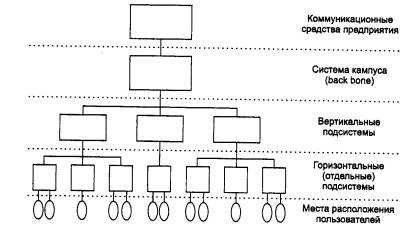

Рис. 14.1. Иерархия СКС

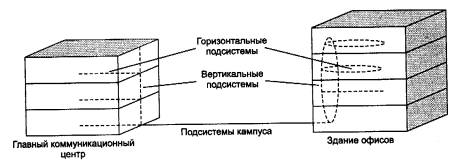

Рис. 14.2. Структура кабельных подсистем

Типичная иерархическая СКС (рис. 14.2) включает:

- горизонтальные подсистемы (в пределах этажа);

- вертикальные подсистемы (внутри здания);

- подсистему кампуса (в пределах одной территории с несколькими зданиями).

Горизонтальная подсистема соединяет кроссовый шкаф этажа с розетками пользователей. Подсистемы этого типа соответствуют этажам здания. Вертикальная подсистема соединяет кроссовые шкафы каждого этажа с центральной аппаратной здания. Подсистема кампуса соединяет несколько зданий с главной аппаратной всего кампуса. Эта часть кабельной системы обычно называется магистралью (backbone).

Использование СКС дает много преимуществ:

- Универсальность. СКС при продуманной организации может стать единой средой для передачи компьютерных данных в локальной вычислительной сети, организации локальной телефонной сети, передачи видеоинформации и даже передачи сигналов от датчиков пожарной безопасности или охранных систем. Это позволяет автоматизировать многие процессы контроля, мониторинга и управления хозяйственными службами и системами жизнеобеспечения предприятия.

- Увеличение срока службы. Срок морального старения хорошо СКС может составлять 10-15 лет.

- Уменьшение стоимости добавления новых пользователей и изменения их мест размещения. Известно, что стоимость кабельной системы значительна и определяется в основном не стоимостью кабеля, а стоимостью работ по его прокладке. Поэтому более выгодно провести однократную работу по прокладке кабеля, возможно, с большим запасом по длине, чем несколько раз выполнять прокладку, наращивая длину кабеля. При таком подходе все работы по добавлению или перемещению пользователя сводятся к подключению компьютера к уже имеющейся розетке.

- Возможность легкого расширения сети. СКС является модульной, поэтому ее легко расширять. Например, к магистрали можно добавить новую подсеть, не оказывая никакого влияния на существующие подсети. Можно заменить в отдельной подсети тип кабеля независимо от остальной части сети. СКС является основой для деления сети на легко управляемые логические сегменты, так как она сама уже разделена на физические сегменты.

- Обеспечение более эффективного обслуживания. СКС облегчает обслуживание и поиск неисправностей по сравнению с шинной кабельной системой. При шинной организации кабельной системы отказ одного из устройств или соединительных элементов приводит к трудно локализуемому отказу всей сети. В СКС отказ одного сегмента не действует на другие, так как объединение сегментов осуществляется с помощью концентраторов. Концентраторы диагностируют и локализуют неисправный участок.

- Надежность. СКС имеет повышенную надежность, поскольку производитель такой системы гарантирует не только качество ее отдельных компонентов, но и их совместимость.

На международном рынке СКС известны компании Lucent Technologies, АМР, BICC Brand-Rex, Siemens, Alcatel, MOD-TAP. На российском рынке – это СКС «АйТи-СКС» московской компании «АйТи».
