Параметры импульсов и импульсных устройств

В импульсных устройствах используются следующие виды электрических сигналов:

• импульсы:

• перепады напряжения (тока).

Электрический импульс - это отклонение напряжения (тока) от первоначального значения в течение короткого промежутка времени, соизмеряемого с длительностью переходных процессов в импульсном устройстве. При этом предполагается автовозврат в исходное состояние.

Перепад напряжения (тока) - это переход на другой уровень. Возврат в исходное состояние происходит только после подачи дополнительного сигнала.

Рассмотрим несколько примеров.

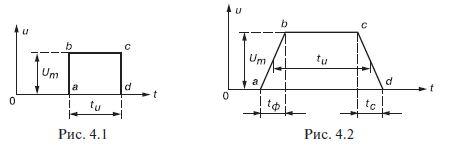

Идеальный импульс прямоугольной формы (рис. 4.1) имеет следующие участки: аb - фронт (нарастание) импульса; сd - срез импульса; be - вершина; аd – основание импульса.

Параметры импульса: Um - амплитуда; tu - длительность импульса; tф = 0 - длительность фронта; tc = 0 - длительность среза импульса.

Идеальный импульс трапецеидальной формы (рис. 4.2) имеет tф ≠ 0 и tc ≠0. Длительность импульса tu измеряют или на уровне 0,1Um от основания, или на уровне 0,5Um.

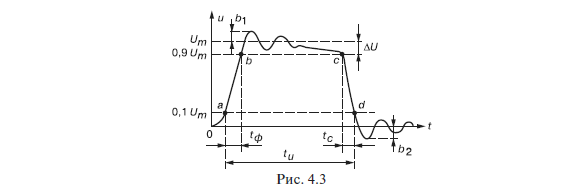

Параметры реального импульса (рис. 4.3) определяют следующим образом: время фронта tф равно времени нарастания импульса от уровня, равного 0,1Um, до момента, когда уровень достигнет значения 0,9Um, а время среза tc равно времени спада импульса от уровня 0,9Um до уровня 0,1Um.

На вершине импульса наблюдается выброс b1 и завал ΔUm вершины, а на основании — выброс b2 после выключения устройства. Длительность импульса tu измеряют между значениями 0,1Um его нарастания и спада.

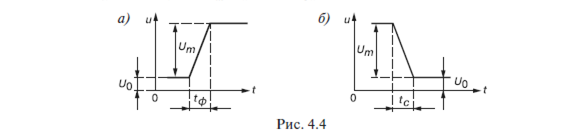

На рис. 4.4 представлены перепады импульсов: положительный (рис. 4.4, а) и отрицательный (рис. 4.4, б), где Um - разность уровней.

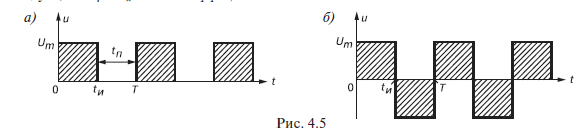

В периодических последовательностях прямоугольных импульсов (рис.4.5,а) импульсы повторяются через равные промежутки времени, называемые периодом T, а разность tп - tu - паузой. Отношение периода T к длительности импульса tu (см.рис. 4.5, а), т. е. N=T / tu, называют скважностью импульсов, а отношение tu к периоду T, т. е. γ = tu / Т - коэффициентом заполнения.

В меандре (рис.4.5,6) положительные прямоугольные импульсы чередуются с отрицательными импульсами.
