Простейшие формирователи импульсов

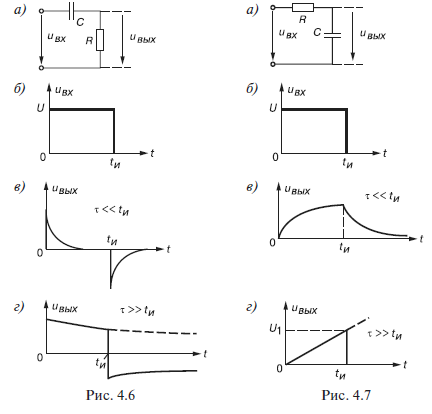

Простейшими формирователями импульсов могут служить RL- и RC- цепи (рис. 4.6,а и рис. 4.7,а). В элементах L и С энергия не может изменяться скачком, поэтому при приложении к входу RC -цепи, например, прямоугольного импульса (рис. 4.6,б и рис. 4.7,б) имеют место переходные процессы изменения накопленной или накапливаемой энергии, а форма выходного напряжения u_вых на элементах L и С цепи зависит как от постоянной времени τ = RC цепи (рис. 4.6,в,г и рис. 4.7,в,г), так и от длительности t_u импульса.

При малой постоянной времени τ << t_u (рис. 4.7,в) цепи выходной сигнал приближается к прямоугольной форме, а при τ» t_u получают практически линейно нарастающее напряжение u_вых =U t / τ в интервале от 0 до t_u.

По окончании времени импульса напряжение медленно спадает до нуля по закону
