Ограничители уровня

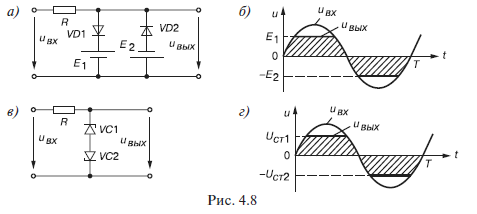

Ограничители уровня изменяют амплитуду входного u_вх напряжения до так называемого порогового уровня, на котором u_вых практически не изменяется. На рис. 4.8,а,в изображены простейшие двухсторонние ограничители уровней синусоидального напряжения u_вх,, выполненные на диодах VD1 и VD2 и источниках постоянного тока с ЭДС E₁ и E₂ (рис. 4.8, а), или на стабилитронах VC1 и VС2 (рис. 4.8,в). При этом ЭДС источников E₁ и E₂ могут быть одинаковыми или различными, как и напряжения стабилитронов U_ст1 и U_ст2 для получения различных уровней напряжения u_вых в полупериодах.
