Транзисторный ключ


Ключевое устройство (ключ) служит для переключения цепей нагрузки под воздействием внешних управляющих сигналов и работает в двух режимах: включенном или выключенном.

В качестве ключей могут использоваться механические выключатели, электромагнитные реле и электронные, выполненные на транзисторе, диодах и других электронных устройствах.

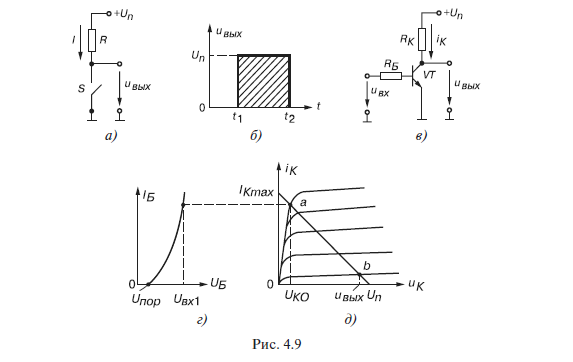

Если механический выключатель S (рис. 4.9,а) замкнут, то его сопротивление Rs =0 и напряжение uвых=0 (рис. 4.9,б). Если ключ S разомкнут (в течение интервала времени t1 t2)- то его сопротивление Rs = ∞, а выходное напряжение равно напряжению питания, т. е. uвых = Uп

В транзисторном ключе (рис. 4.9, в) при отсутствии сигнала на входе uвх транзистор должен быть закрыт (должен находиться в режиме отсечки, см. точку b на пересечении линии нагрузки (Iкmах = Uп / Rk, Uп ) на рис. 4.9, д) с выходной характеристикой UK (IK) транзистора при IБ= 0). При этом напряжение на коллекторе uвых = Uп - Uпор - , где Uпор - пороговое напряжение отпирания транзистора (рис. 4.9, г). Уровень входного сигнала Uвx1 должен быть таким, чтобы ток базы IБ = Uвx1 / RБ обеспечил полное открытие транзистора VT (см. точку а на рис. 4.9,д), т. е. транзистор должен работать в режиме насыщения.

Тогда напряжение uвых Uп - RкIк = UK0 ≈ 0, так как сопротивление коллектор - эмиттер в режиме насыщения невелико.

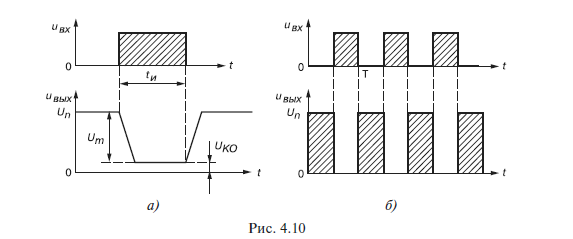

На рис. 4.10 приведены упрощенные временные диаграммы входного uвх и выходного uвых напряжений при одиночном импульсе на входе (рис. 4.10,а) и при подаче последовательности прямоугольных импульсов (рис. 4.10,б). При uвх < Uпор транзистор закрыт (uвых Uп), а при uвх > Uвx1 , uвых = UK0, где UK0 - напряжение на открытом транзисторе (см. рис. 4.9, д).

В реальном электронном ключе при открытом и закрытом состояниях сопротивления имеют конечные значения, а также наблюдается промежуток времени как при спаде, так и при нарастании напряжения uвых, что ограничивает частоту f= 1/T переключения ключа (см. рис. 4.10, а).



Итак, принцип работы транзисторного ключа заключается в его открытии входным сигналом uвх (в переводе транзистора в режим насыщения) или в его закрытии (в переводе в режим отсечки) и в формировании перепада напряжения Um (от уровня напряжения Uп до уровня UK0).

В качестве ключей в ключевых устройствах применяют как биполярные, так и МДП-транзисторы, работающие в режиме большого входного сигнала.
