Аварийно-спасательный инструмент с гидроприводом


При тушении пожаров возможны ситуации, когда для выполнения боевых действий по вскрытию конструкций потребуются средства более мощные, чем для проведения первоочередных аварийно-спасательных работ. К таким средствам относятся механизированные инструменты. Их можно разделить на две группы.

Первую группу составляют электропилы и электродолбежники. К ней также относят автогенорезательные установки, пневмодомкраты резино-кордовые и т.д. Ими комплектуют специальные ПА различного назначения.

Вторая группа включает АСИ с гидроприводом. Инструментами этой группы комплектуют как специальные ПА, так и автоцистерны и автонасосы.

Комплект АСИ включает источники энергии, блок управления и набор инструментов с высокими параметрами силовых характеристик.

Источники энергии представляют собой насосные станции с механическим приводом или поршневые насосы с ручным приводом.

Насосные станции предназначены для нагнетания рабочей жидкости в гидравлические системы АСИ. В качестве рабочей жидкости используется масло МГЕ-10А.

Современные насосные станции осуществляют подачу рабочей жидкости поршневыми насосами. Их приводами могут быть бензиновые двигатели внутреннего сгорания или электродвигатели, работающие от сети переменного тока с частотой 50 Гц при напряжении 220 В.

Насосные станции бывают одно- и двухпостовые, обеспечивающие работу одного или двух инструментов одновременно.

При относительно небольших размерах (площади 0,1–0,2 м2 и высоте до 0,5 м) станции имеют относительно малые массы (см. табл. 1.6), поэтому их можно подносить близко к месту работы. Некоторые параметры технических характеристик насосных станций представлены в табл. 1.6.

Таблица 1.6

Показатели Размерность Средние значения Пожоборонпром Вебер-гидравлика, Австрия
Рабочее давление МПа 25-80
Подача станции л/мин 0,25-1,1 0,89 -
Мощность двигателя кВт
Масса станции кг
Вместимость масляного бака л 1,5-15



Примечания:

1. В этой таблице и дальше указаны средние значения параметров характеристик насосных станций и инструмента, имеющихся на рынке.

2. В знаменателях указаны параметры для двухпостовых станций.



Ручные насосы предназначены для подачи рабочей жидкости в гидравлические системы АСИ и другие малогабаритные механизмы.

Ручные насосы используются там, где применение насосных станций нерентабельно или работа с ними опасна по технике безопасности. Они обычно двухступенчатые и развивают давление 80 МПа. В зависимости от параметра давления их масса находится в пределах 4,5–16 кг, а объем бака от 0,7 до 2,5 л.



ООО Пожоборонпром производит насосы гидравлические РН80 с размерами 740х200х170 мм и давлением 7,5/80 МПа. Насос подает масло от 0,8–2,5 см3 за один ход. Усилие на рукоятке не превышает 300 Н. Организация «Спрут» поставляет в МЧС России насос ручной НРС-12/80 с размерами 610х160х155 мм.

Рукава высокого давления (РДВ) армированные как гибкие трубопроводы предназначены для подачи рабочей жидкости от насосной станции в гидроинструмент. Они имеют условный проход 6 мм, рассчитаны на рабочее давление 80 МПа (разрушающее давление не менее 190 МПа). Длина до 20 м.

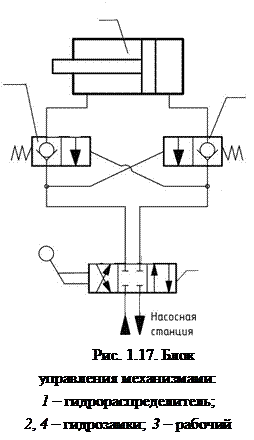

Блок управления гидроинструментом включает гидрораспределитель 1, гидрозамки 2 и 4 (рис. 1.17). Переключением гидрораспределителя осуществляется подвод жидкости в поршневую полость цилиндра и отвод из штоковой полости, и наоборот.

Гидрозамки обеспечивают запирание масла в рабочих полостях гидроцилиндра при прекращении ее подачи, а также отвод ее из них.

Принцип работы блока управления рассмотрим на примере подачи жидкости (масла) в поршневую полость гидроцилиндра 1. Для этого ручку f поворачивают так, чтобы совпали индексы a, b, c и d средней и верхней частей. Тогда масло из насосной станции поступит к abk и через обратный клапан гидрозамка 2 в поршневую полость гидроцилиндра 3. Поршень и шток будут перемещаться влево.

Одновременно по каналу kl масло поступит в гидрозамок 4 и совместит индексы m и n, переместив стрелку вниз. Тогда масло из поршневой полости гидроцилиндра поступит к mn, а затем cd и в насосную станцию.

Для перемещения поршня гидроцилиндра в правую часть необходимо рукояткой f перевести среднюю часть гидрораспределителя 1 в нижнее положение.

Гидрозамками оснащается только гидравлический инструмент, предназначенный для силового подъема тяжестей или их разжима.

Аварийно-спасательный инструмент, рекомендованный для комплектования ПА различного назначения, можно разделить на две группы. Первую из них составляют инструменты для резания металлических материалов различного профиля (прутья, уголки, тросы, листовой материал). Ко второй группе относятся различные устройства для раздвигания или подъема элементов разрушенных конструкций, расширения проемов, узких проходов и т.д.

Инструмент для резания металлов охватывает такие устройства, как резаки, ножницы, кусачки.

Принципиальная схема устройства и работы механизмов этого типа инструментов представлена на рис. 1.18. Его называют центрально-осевым, так как разжим и последующее сжатие рычагов (челюстей) 7 происходит при их повороте на шарнире 9, закрепленном на кронштейне 4.

Инструмент на рисунке находится в исходном положении. При подаче масла в штоковую полость цилиндра (показано стрелкой) поршень 2, перемещаясь вправо, сместит шарнир 9 из положения а в положение б, а концы с рычагов 7 займут положение с' и с". Расстояние между ними равно s. Совершится первый цикл работы инструмента. При подаче масла в поршневую полость цилиндра поршень 2 будет перемещаться влево и рычаги (челюсти), сжимаясь, будут разрезать (деформировать) металлическое изделие, заложенное между ними.
