Преобразование 12-ти битового сигнала в инженерные единицы
|
|
|
|
Пример цифро-аналогового преобразования
Если 8-ми битовый DAC, то его выход производит величины напряжений аналоговых шагов. Предположим, что выходной диапазон есть 10 В DC. Тогда 1 бит даёт на выход.

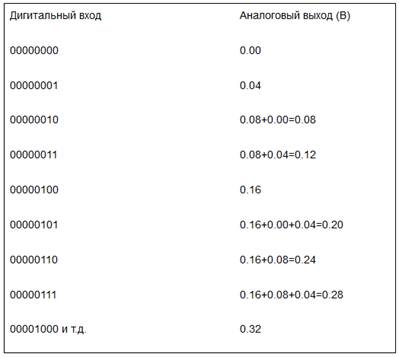

Дальнейшие результаты приведены в таблице 4.
Таблица 4
MV - измеряемая величина
HR – верхнее значение диапазона (соответствует 4095), LR - нижнее значение диапазона (соответствует 0), N - текущее значение величины.
12-бит сигнал имеет предел от 0 до 4095. Это требуется для выполнения программы в цифровом процессоре и затем преобразования сигнала в инженерные единицы, таких как 0С, л/мин и т.д.
Иногда выход (0 – 1000), например, 0 –100%, преобразуется в диапазон 410 – 4095, чтобы дать 4 –20мА на 0 –20 мА для аналогового выхода.
|
|
|
|
