Построение триангуляционной модели


Выберите пункт меню Поверхность/Построить… .Появится следующий диалог:





При включенном флажке тестировать точки производится проверка нахождения нескольких точек с разной отметкой в одних координатах X и Y. При обнаружении таких точек система подсветит их на плане, пользователю необходимо выбрать точку включаемую в поверхность (Пункт меню Поверхность/Точки/Корректировать…).



При включенном флажке тестировать структурные линии система проверяет, нет ли пересекающихся без образования узла структурных линий. Таких линий не должно быть, т.к. иначе возникает неопределенность, интерполированная по какой из линий отметка, будет являться верной. В случае обнаружения пересекающихся структурных линий система подсветит их на плане и пользователю необходимо их откорректировать.



Также задается максимальная длина ребра поверхности. Если расстояние между точками больше, чем заданное значение, то они не соединяются между собой, в поверхности образуется разрыв.

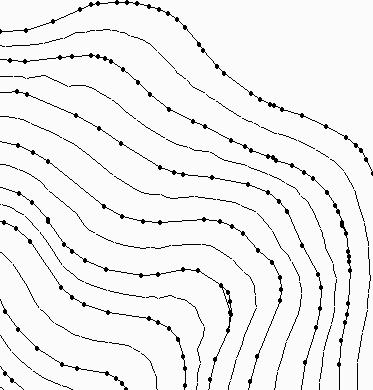

Нажимаем кнопку ОК. На окне плана появляются горизонтали.





Построенные горизонтали являются динамическими. Изменить шаг отображаемых горизонталей можно нажав кнопку Управляющие элементы на окне плана.

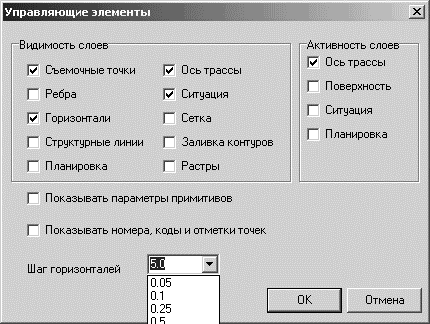

Откроется следующий диалог:





Желаемый шаг горизонталей выбирается из выпадающего списка внизу окна.

На этом подготовка к проектированию завершена.
