Эскизное проектирование


ПЛАН ЛИНИИ

Теперь рассмотрим проектирование плана линии.



В системе Robur существует два подхода к проектированию плана.



Первый, условно называемый эскизным, реализует следующий подход. Мы задаем ось трассы с вершинами углов поворота. На каждой вершине мы можем задать следующие свойства: радиус круговой кривой, длины первой и второй переходных кривых.



Рассмотрим данный способ подробнее.

Выберем пункт меню План/Наметить/Продлить ось или щелкнем по кнопке на окне плана. Далее указываем вершины углов поворота на плане щелчком по левой кнопке мыши. Завершаем команду щелчком по правой кнопке мыши. Добавлять дополнительные вершины углов поворота можно двойным щелчком мышью на трассе.

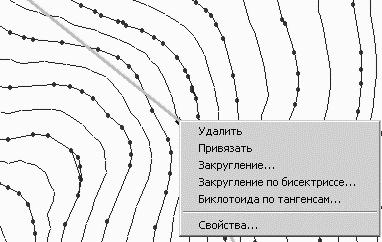

Чтобы задать свойства вершины угла поворота щелкнем на ней правой кнопкой мыши. Появится выпадающее меню:

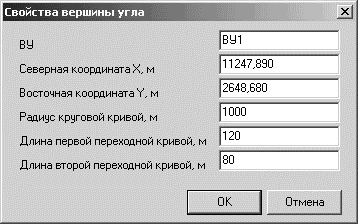

Выбираем пункт Свойства. Перед нами появляется следующий диалог:

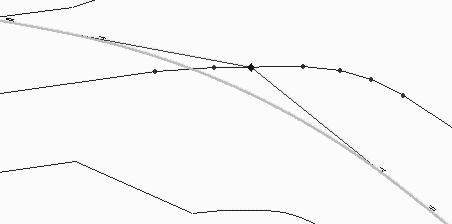

Задаем радиус и длины переходных кривых и нажимаем ОК. При этом на плане видим отображение кривой и тангенсов.





Вершину угла поворота трассы можно перемещать по плану. Для этого необходимо навести на нее курсор, нажать левую кнопку мыши и, не отпуская ее, потянуть за вершину.



При этом система производит контроль геометрии плана трассы. При невозможности перемещения вершины будет изображен перечеркнутый кружок.
