Детальное проектирование


Второй способ, условно называемый детальным, заключается в следующем. Сначала мы создаем набор сопрягающихся графических примитивов (прямые, круговые кривые, клотоиды). Далее мы создаем ось трассы из этих примитивов. Данный способ позволяет запроектировать трассу с многорадиусными кривыми.



Перейдем к подробному рассмотрению данного способа.

Выбираем пункт меню Ситуация/Рисовать/и указываем тип отрисовываемого примитива, например Отрезок.Щелчком по левой кнопке мыши на плане задаем начало и конец отрезка. Затем щелкнем по правой кнопке мыши и в выпавшем меню выберем завершить. Далее продолжим отрисовку трассы. Выберем пункт меню Ситуация/Сопряжения/Присоединить примитив… . Наведем мышь на конец ранее введенного отрезка, при этом видим что сработала привязка. Щелкнем левую кнопку мыши. При этом появится меню:





Выбираем присоединяемый примитив, например Клотоида (прямая). Перемещением мыши указываем конец клотоиды (щелчком по правой кнопке мыши можно задать конечный радиус клотоиды или ее длину). При этом начало клотоиды точно привяжется к концу отрезка и будет обеспечиваться плавность сопряжения примитивов. Далее щелчком по правой кнопке мыши можем продолжить присоединять графические примитивы, либо завершить ввод плана.





После того как план трассы задан, выбираем пункт меню План/Создать ось из примитивов. Последовательно указываем соединяемые примитивы щелчком по левой кнопке мыши и завершаем команду, щелкнув правую кнопку мыши. При этом по примитивам будет создана ось трассы, она отобразится на плане.



На участках напряженного хода необходимо стремиться проложить трассу по линии нулевых работ. Для этого выберите пункт меню Ситуация/Рисовать/Отрезок по руководящему уклону…. В появившемся диалоге введите величину руководящего уклона и нажмите ОК. Далее наведите курсор на начало участка напряженного хода (точка д.б. на горизонтали), щелкните левой кнопкой мыши; далее последовательно переводите курсор на следующую горизонталь и ведя курсор вдоль нее, в момент, когда будет найдено расчетное заложение (курсор станет красным) отмечайте очередную точку линии нулевых работ.

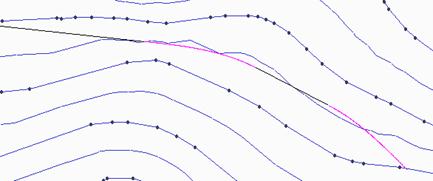

По окончанию участка напряженного хода щелкните правую кнопку мыши для прерывания команды. В результате на плане будет отрисована линия нулевых работ, ориентируясь на которую можно проложить ось трассы на участке напряженного хода.

На следующем этапе необходимо задать пикетаж.



Задание пикетажа

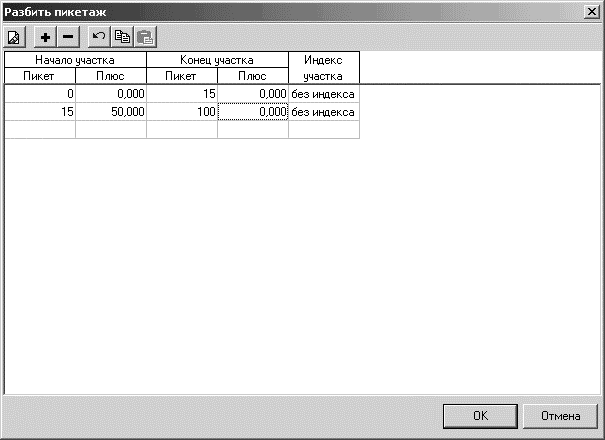

Привязка элементов проектного продольного профиля, поперечных профилей, а также при создании чертежей ИССО, коммуникаций и т.п. производится по пикетажу. Поэтому перед продолжением работы зададим таблицу пикетажа. Для этого выберем пункт меню План/Разбить пикетаж…. При этом появится следующее окно:







Возможно введение нескольких участков пикетажа, ввод “резаных” пикетов. Заполнив таблицу, нажмем кнопку ОК.

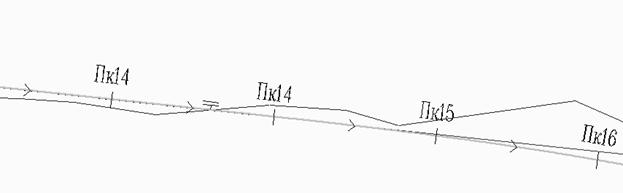

В окне плана по трассе отобразится пикетаж.





Далее перейдем к работе с продольным профилем.
