Ручное редактирование продольного профиля

Продольный профиль можно также редактировать непосредственным указанием мышью и перемещением вершин профиля. Для добавления вершины продольного профиля наведите курсор мыши на линию проектного профиля и сделайте двойной щелчок левой кнопкой мыши. Для перемещения вершины необходимо навести курсор на вершину, и нажав левую кнопку мыши (не отпуская) перетащить вершину.

Для более точного перемещения вершин существует возможность юстирования. Наведите курсор мыши на вершину продольного профиля и щелкните правой кнопкой мыши. Появится выпадающее меню.

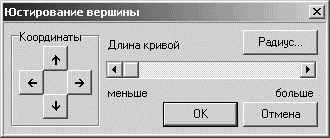

Выберите пункт Юстировать…, на экране появится следующий диалог:

Нажимая стрелки в левой части диалога можно изменять отметку вершины с шагом 1см, и ее положение по трассе с шагом 10см. В правой части диалога можно изменять параметры вертикальной кривой.

Также для вершины продольного профиля можно задать радиус вертикальной кривой, а также отметку[уклон].
