ПОПЕРЕЧНЫЕ ПРОФИЛЯ





Система Robur имеет широкие возможности по проектированию поперечных профилей. В ней возможно использование типовых библиотек поперечных профилей, создание собственных библиотек, а также индивидуальное задание параметров поперечного профиля.



В Robur реализован параметрический подход к заданию конструкции поперечника, пользователь указывает какие конструктивные элементы присутствуют на поперечнике и задает их параметры, а системы отрисовывает данный поперечник в начиная от оси трассы.



Рассмотрим работу с поперечниками более подробно.

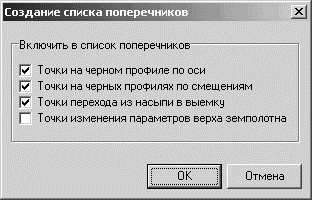

Для начала проектирования поперечных профилей необходимо выбрать пункт меню Поперечник/Создать список поперечников…, при этом появится следующий диалог:





Указываем, в каких точках продольного профиля необходимо добавить черный поперечник.

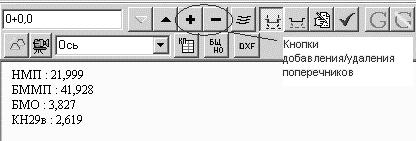

В дальнейшем можно добавлять удалять поперечные профиля с помощью кнопок на окне Поперечник.

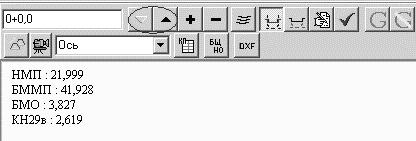

Перемещение между поперечными профилями осуществляется с помощью клавиш PageUp/PageDownили соответствующих кнопок на окне Поперечник.
