Индивидуальное проектирование поперечного профиля

Для индивидуального задания конструкции поперечного профиля нажмите кнопку Таблица конструктивных элементов в окне Поперечник.

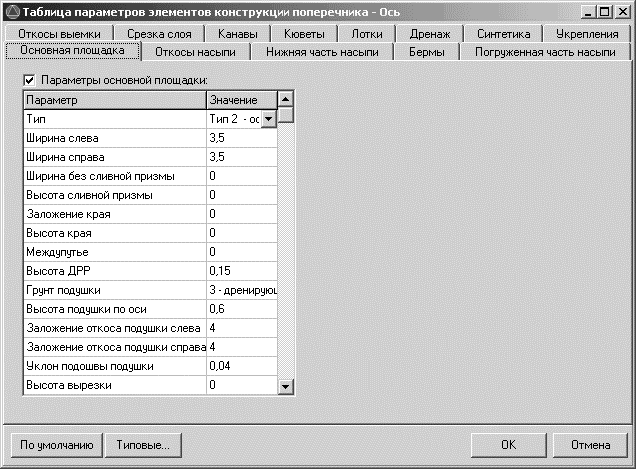

Перед вами появится следующий диалог:

В диалоге вы видите ряд вкладок, отвечающих за соответствующие конструктивные элементы. Для добавления на данном поперечнике какого-либо конструктивного элемента необходимо установить флажок на соответствующей ему вкладке. Также на вкладке задаются параметры конструктивного элемента (можно использовать параметры по умолчанию). После задания всех необходимых конструктивных элементов нажмите ОК.

Примечание: параметры элементов конструкции поперечного профиля подробно рассмотрены в приложении 1.

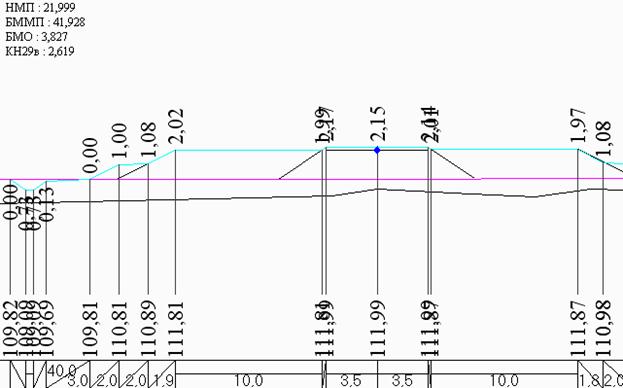

В окне поперечника будет отображена заданная конструкция поперечного профиля.

Если в левой верхней части она указать не пикет, а их диапазон, то заданная конструкция будет применены во всем диапазоне пикетажа.

Кроме того, нажав кнопку Аналогичный на окне Поперечник можно применить выбранную конструкцию для следующего пикета.

Также можно использовать типовые библиотеки поперечных профилей.
