Создание библиотек типовых поперечных профилей

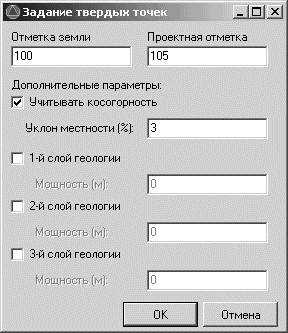

Для создания собственной библиотеки поперечных профилей выберите пункт меню Поперечник/Типовые поперечники…. Перед вами появится следующий диалог:

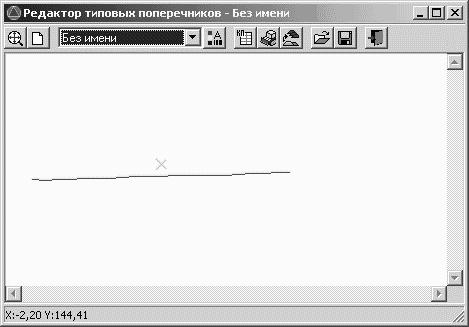

В данном диалоге можно задать отметку земли, рабочую отметку, косогорность и слои геологии для среды редактора библиотеки. Задав данные параметры нажмите ОК. Появится следующее окно.





Добавим несколько типов конструкций поперечного профиля. Для этого нажмем кнопку Таблица поперечников.

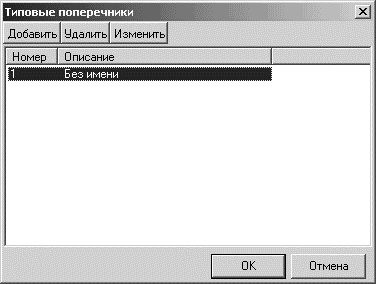

В появившемся диалоге

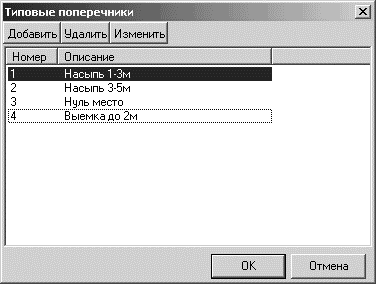

можно добавлять типы конструктивных элементов. Каждый тип характеризуется номером и описанием. После добавления требуемых типов поперечников





нажмите ОК.

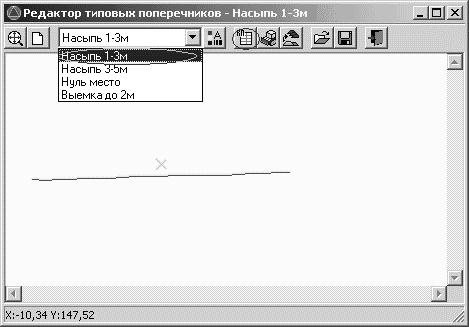

Мы вернулись к окну редактора конструкции. В списке в верхней части окна выберите редактируемую конструкцию поперечника и, затем, нажмите кнопку Параметры.





Далее необходимо заполнить параметры конструкции поперечного профиля (см. пункт Индивидуальное проектирование поперечного профиля).



После задания конструкций поперечных профилей необходимо сохранить библиотеку, нажав кнопку сохранить вверху окна.

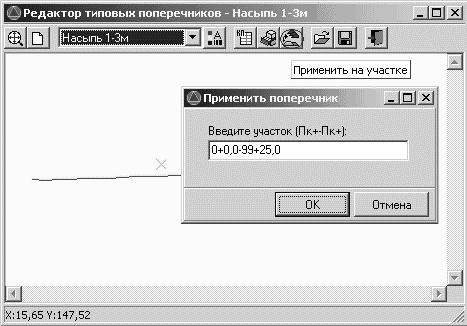

Также текущую конструкцию поперечного профиля можно применить на участке пикетажа нажав кнопку Применить на участке.

Завершив работу выйдите из редактора типовой библиотеки.

На этом этап проектирования закончен. Следующий этап – генерация проектной документации.
