Создание чертежа плана

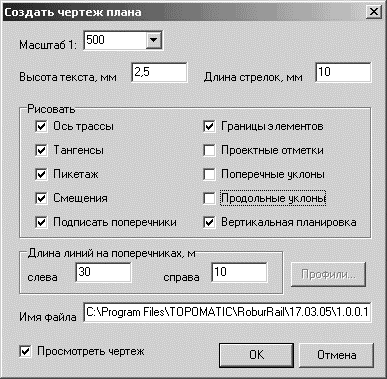

Выберите пункт меню Проект/Создать чертеж/План… . Появится следующий диалог:





Необходимо указать масштаб чертежа, размер шрифта, длину стрелок при отображении вертикальной планировки.



Значение из выпадающего списка Масштаб влияет на высоту текста и длину стрелок. Реально чертеж плана создается в масштабе 1:1000, т.е. в том масштабе, в котором производилась съемка и указанием другого масштаба из этого выпадающего списка приводит лишь к изменению высоты текста и длин стрелок, а не к реальному изменению масштаба чертежа.



Также указываем отрисовываемые элементы плана (ось трассы, отображение тангенсов кривых, пикетаж, смещения, подписи поперечников на плане и размер линии поперечника, границы элементов (прямых, круговых и переходных кривых), проектные отметки на переломах продольного профиля, поперечные и продольные уклоны, вертикальная планировка).



Если флажок Продольные уклоныустановлен, то нажав кнопку Профили…, мы можем указать на каких продольных профилях необходимо подписывать уклоны, и расположение уклонов относительно линии профиля ( в системе Robur возможно задание до 19 профилей для одного подобъекта (пути).



Если установлен флажок Просмотреть чертеж, то чертеж будет не только выведен в файл, с указанным именем, но также будет открыто окно для его просмотра.
