Создание чертежа продольного профиля


Создание чертежа ситуации

Выберите пункт меню Проект/Импортировать/Ситуация…. Появится диалог сохранения чертежа. Укажите имя dxf-файла и нажмите ОК.



В дальнейшем можно объединить чертежи плана, поверхности и ситуации с помощью AutoCad.

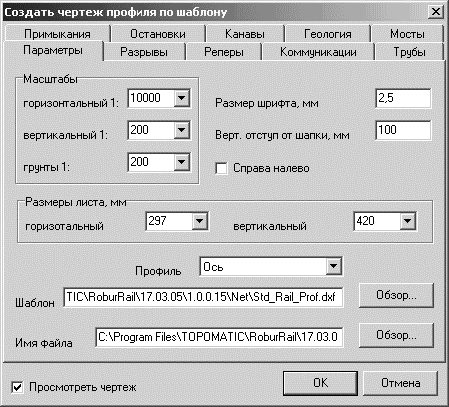

Выберите пункт меню Прект/Создать чертеж/Профиль (по шаблону)…. Появится следующий диалог:





Необходимо на вкладке Параметрызадать размер листа чертежа, вертикальный и горизонтальный масштабы отображения продольного профиля, вертикальный масштаб отображения слоев геологии, размер текста на чертеже, отступ низшей точки продольного профиля от шапки. Задаем имя шаблона продольного профиля (для железных дорог Std_Rail_Prof.dxf) и имя файла чертежа.



Если установлен флажок Просмотреть чертеж, то будет открыто окно просмотра чертежа.

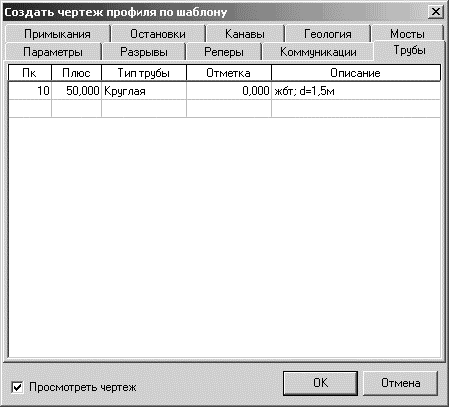

На других вкладках задаем ИССО, коммуникации и т.д. с привязкой к пикетажу. Например, для труб указываем пикет плюс, тип трубы (круглая, прямоугольная), а также дополнительные сведения (материал, диаметр).



При задании разрыва можно использовать два типа разрывов:

· Новый лист (при большой длине профиля);

· Новый участок (разрывает вертикальную ось чертежа при затяжных подъемах/спусках).
