Основная площадка

Создание ведомости объемов земляных работ

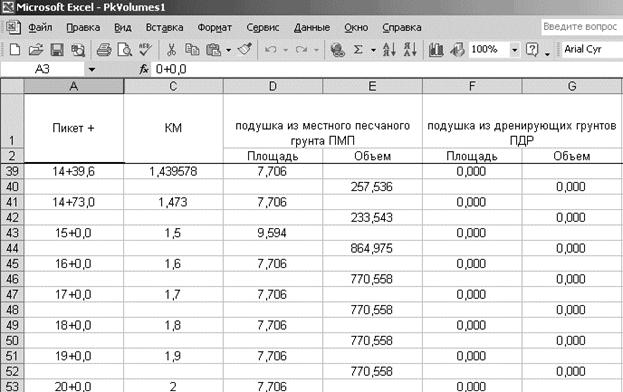

Для создания ведомости выберите пункт меню Проект/Создать ведомость/Объемы. Robur автоматически перенесет все требуемые значения в Excel, где будут осуществлены все необходимые расчеты.

ПРИЛОЖЕНИЕ 1. ЗАДАНИЕ ПАРАМЕТРОВ ЭЛЕМЕНТОВ КОНСТРУКЦИИ ПОПЕРЕЧНОГО ПРОФИЛЯ

В программе предусмотрено четыре типа конструкции основной площадки. Конструкция основной площадки описывается следующими параметрами:

1 – Тип основной площадки;

2 – Ширина основной площадки слева;

3 – Ширина основной площадки справа;

4 – Ширина основной площадки без образования сливной призмы

5 – Высота сливной призмы;

6 – Заложение края основной площадки;

7 – Высота края основной площадки;

8 – Междупутье;

9 – Высота ДРР (разница между профильной и проектной бровками);

10 – Грунт подушки;

11 – Высота подушки по оси;

12 – Заложение откоса подушки слева;

13 – Заложение откоса подушки справа;

14 – Уклон подошвы подушки.

Ниже приведены схемы основной площадки для разных типов.

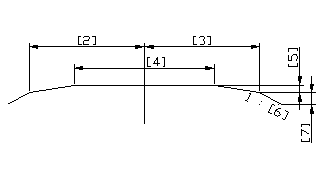

Тип 1 – однопутное земляное полотно со сливной призмой

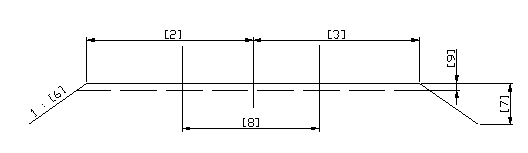

Тип 2 – однопутное земляное полотно без сливной призмы

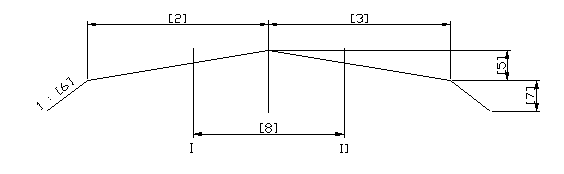

Тип 3 – двухпутное земляное полотно со сливной призмой
