Откосы насыпи, основное тело насыпи

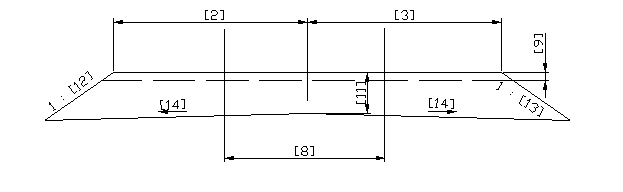

Тип 2 с устройством подушки

Основное тело насыпи описывается заданием конструкции левого и правого откосов; возможно использование двух слоев грунта. При описании основного тела насыпи задаются следующие параметры:

1 – Заложение первой ступени левого откоса;

2 – Высота первой ступени левого откоса;

3 – Заложение второй ступени левого откоса;

4 – Высота второй ступени левого откоса;

5 – Заложение третьей ступени левого откоса;

6 – Полка левого откоса;

7 – Заложение первой ступени правого откоса;

8 – Высота первой ступени правого откоса;

9 – Заложение второй ступени правого откоса;

10 – Высота второй ступени правого откоса;

11 – Заложение третьей ступени правого откоса;

12 – Полка правого откоса;

13 – Грунт первого слоя;

14 – Грунт второго слоя;

15 – Высота второго слоя;

16 – Уклон границы слоев.

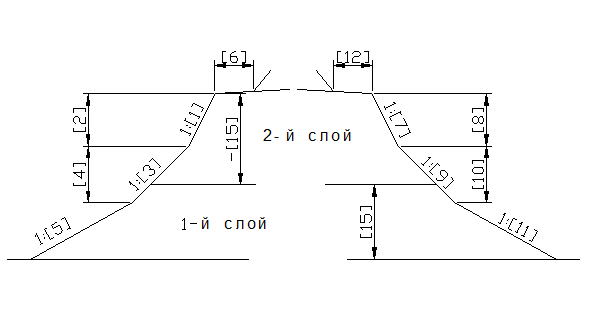

Ниже приведена схема конструкции основного тела насыпи.

Примечание: если значение [15] отрицательно, то оно определяет толщину верхнего слоя тела насыпи, если оно положительно – нижнего.

Примечание: если при задании откосов используется менее трех ступеней, то у последней заданной ступени нулевое значение высоты приводит к продлению данной ступени до пересечения с землей.

Примечание: полка откоса строится тем же уклоном что и верх основной площадки / подошва подушки.
